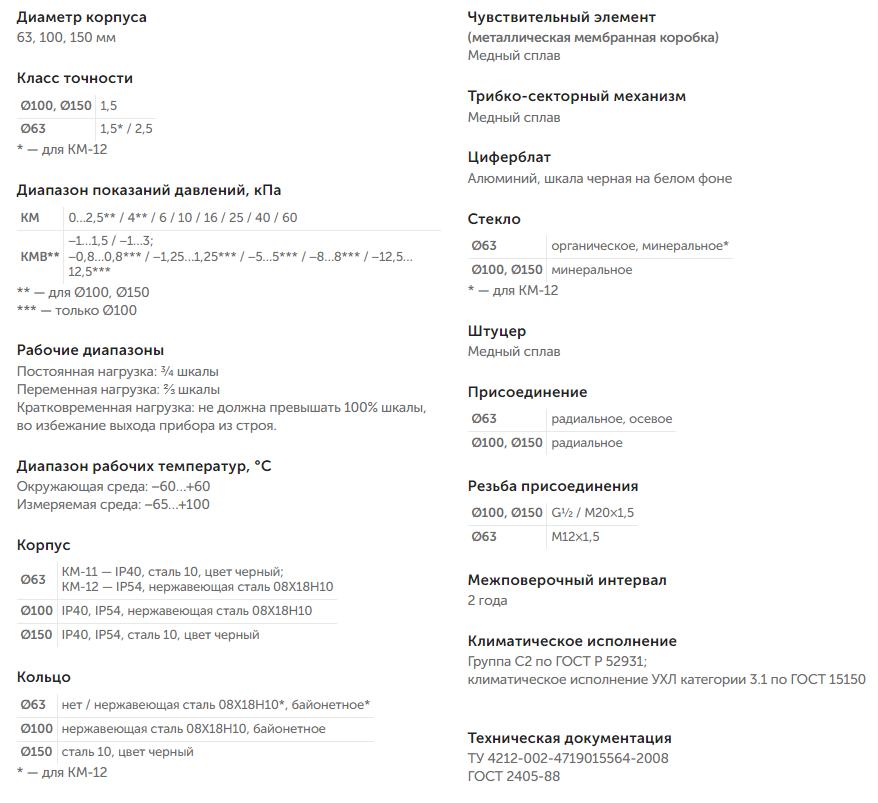

Характеристики
Характеристики
—

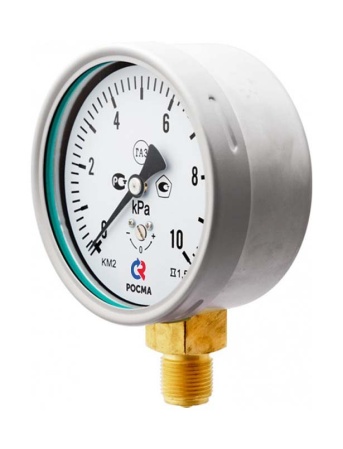

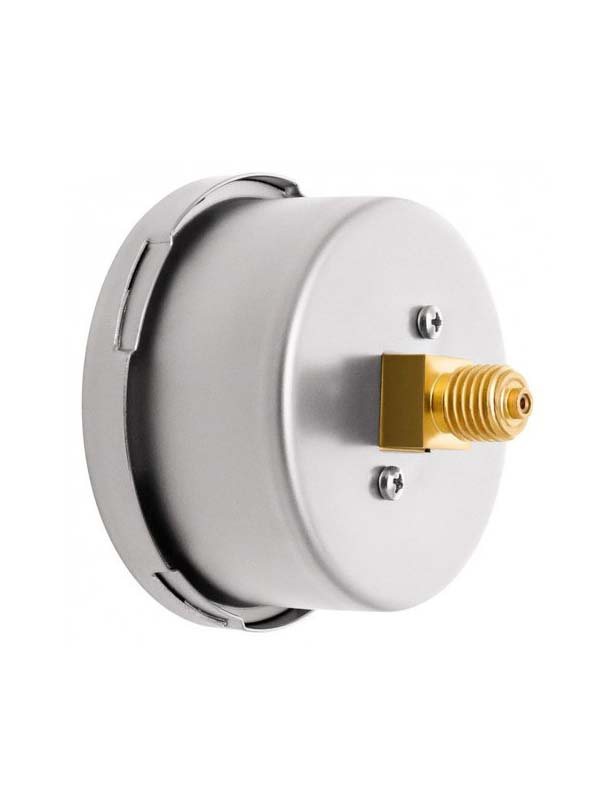

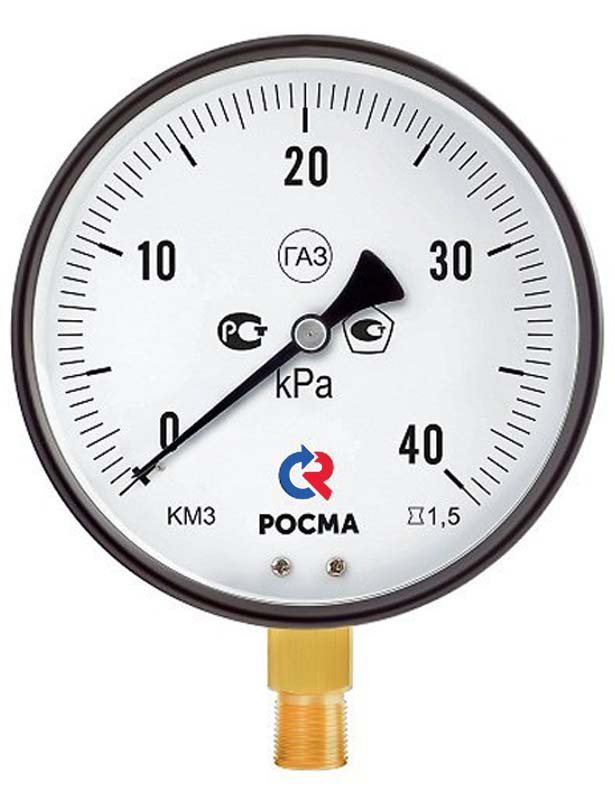

Купить манометры (напоромеры) КМ-11, КМ-12, КМ-22 и КМ-31 для измерения низких давлений газов производства Росма
Тип КМ (КМВ). Напоромер (манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
Карта заказа
| Тип | манометр | КМ |

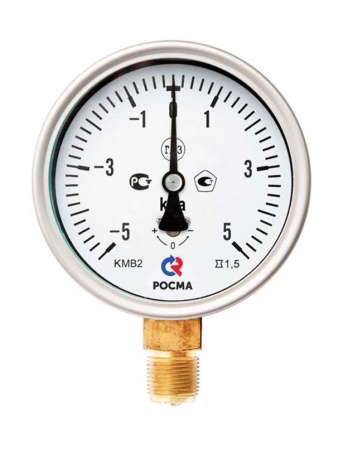

| мановакуумметр | КМВ | |
| Диаметр корпуса | 63 мм | 1 |
| 100 мм | 2 | |
| 150 мм | 3 | |
| Материал корпуса | сталь | 1 |
| нержавеющая сталь | 2 | |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| Диапазон показаний давлений, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ |
−1…1,5 / −1…3 |
|
| Резьба присоединения | 100, 150 мм | G½; М20×1,5 |
| 63 мм | М12×1,5 | |
| Класс точности | 100, 150 мм | 1,5 |
| 63 мм | 1,5 / 2,5 | |
| Степень защиты | IP40 | - |
| IP54 | IP54 |
Пример обозначения: КМ − 22Р. (0−10 кПа) G½. 1,5
Манометры КМ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
|

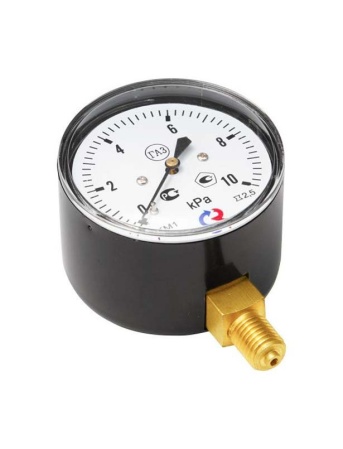

КМ-11 |
63 | 2,5 | IP40 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное |
По запросу |
| осевое | |||||||

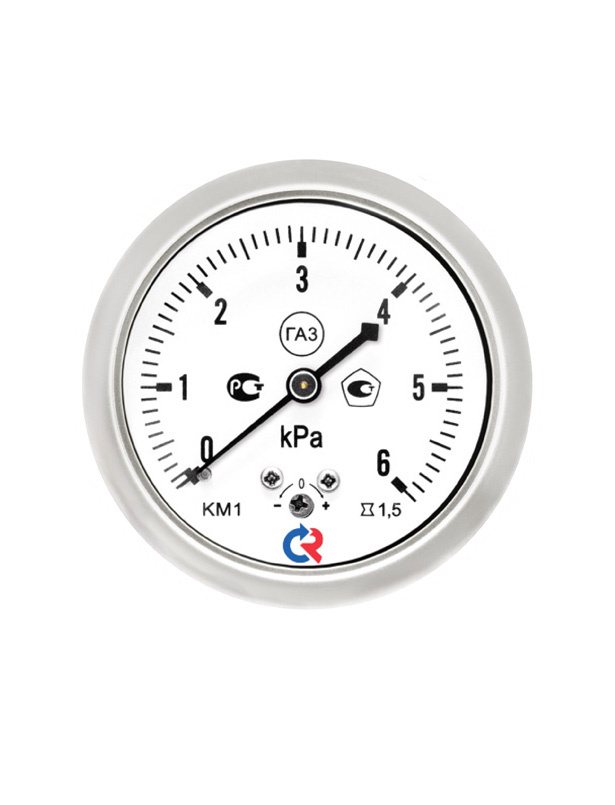

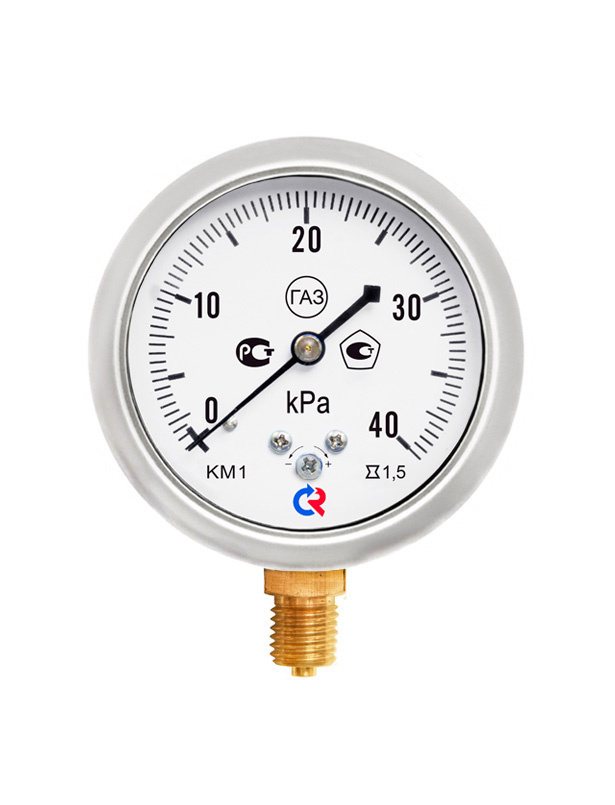

| КМ-12 | 63 | 1,5 | IP54 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное | |
| осевое | |||||||
|

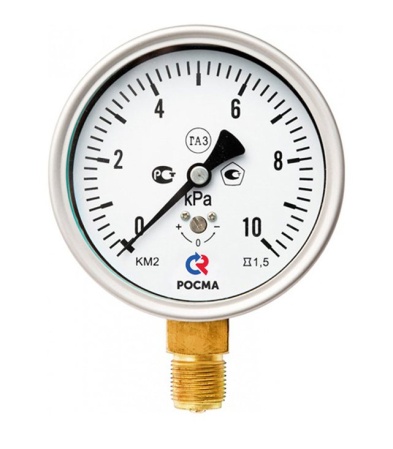

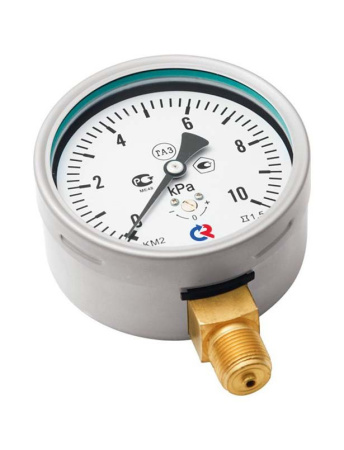

КМ-22 |
100 | 1,5 | IP40* | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
G½ / М20×1,5 |
радиальное | |
| КМ-22 | 100 | 1,5 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное | |
| КМ-31 | 150 | 1,5 | IP40* | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
G½ / М20×1,5 |
радиальное |

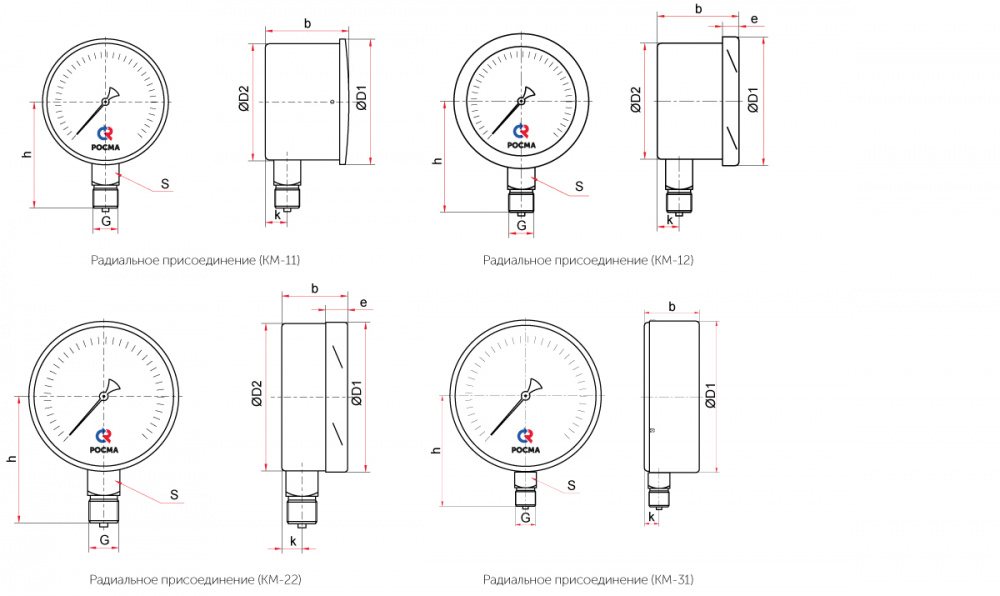

Чертежи
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| КМ-11Р | 63 | 67 | 66 | 45 | - | 57 | 10 | 14 | M12×1,5 | 0,22 |
| КМ-12Р | 73 | 65 | 38 | 10 | 56 | 9 | 0,20 | |||
| КМ-22Р | 100 | 101 | 99 | 51 | 18 | 90 | 16 | 22 |
G½ или M20×1,5 |
0,59 |
| КМ-31Р | 150 | 150 | - | 60 | - | 116 | 1,07 |
