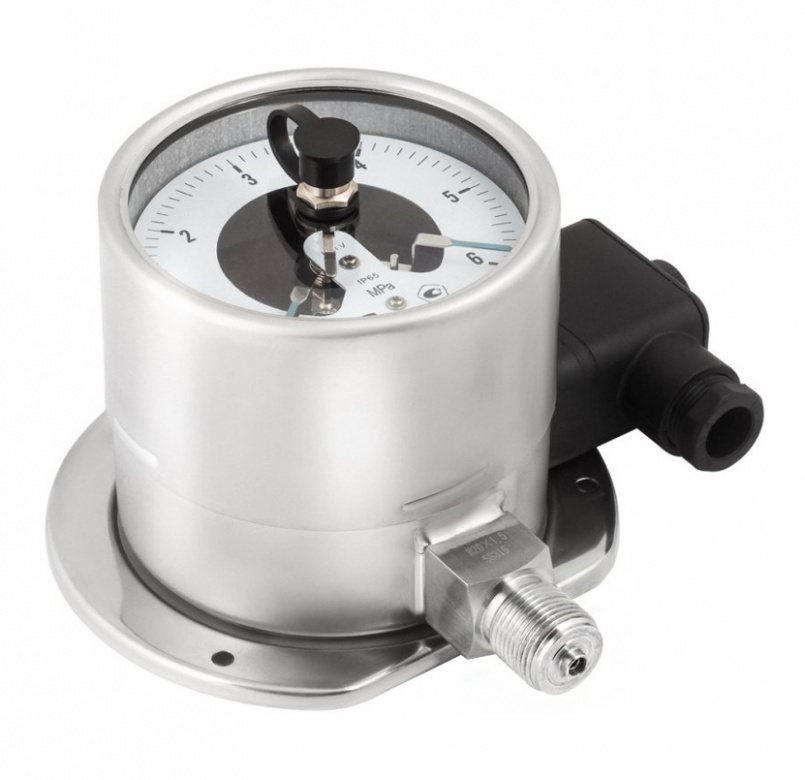

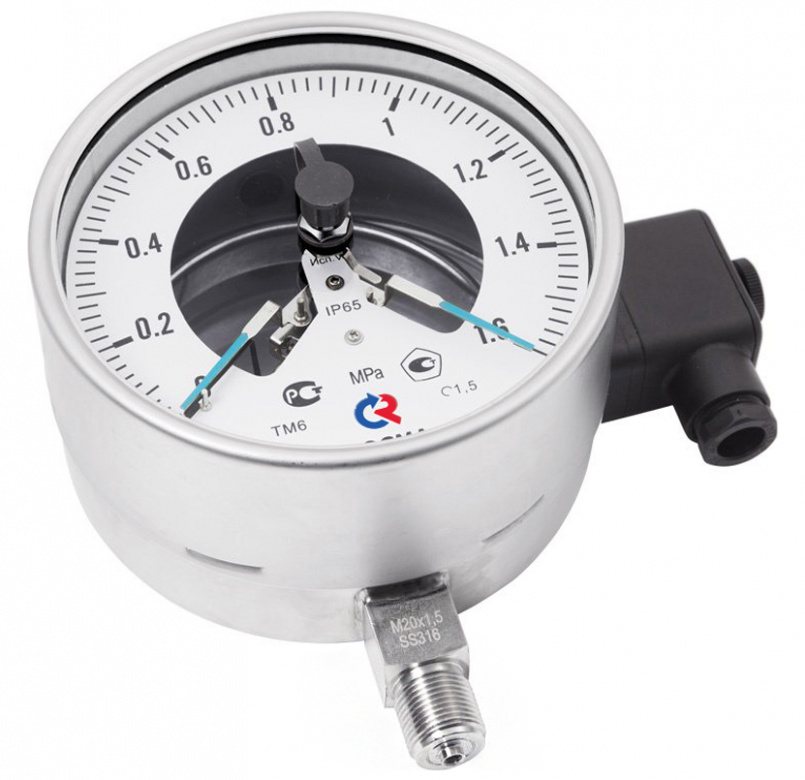

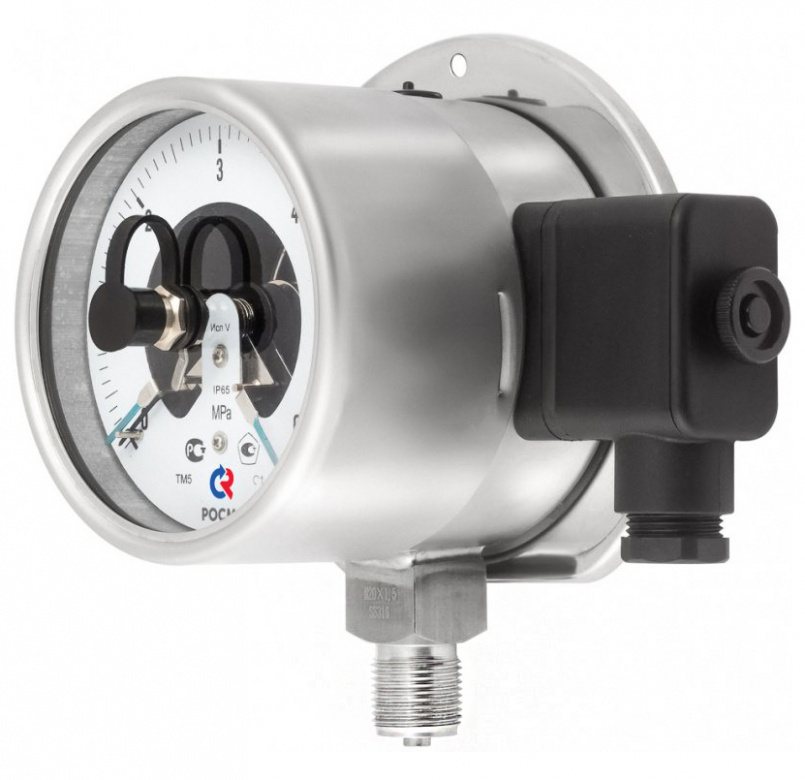

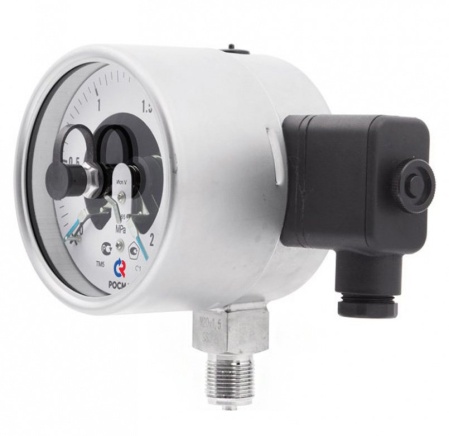

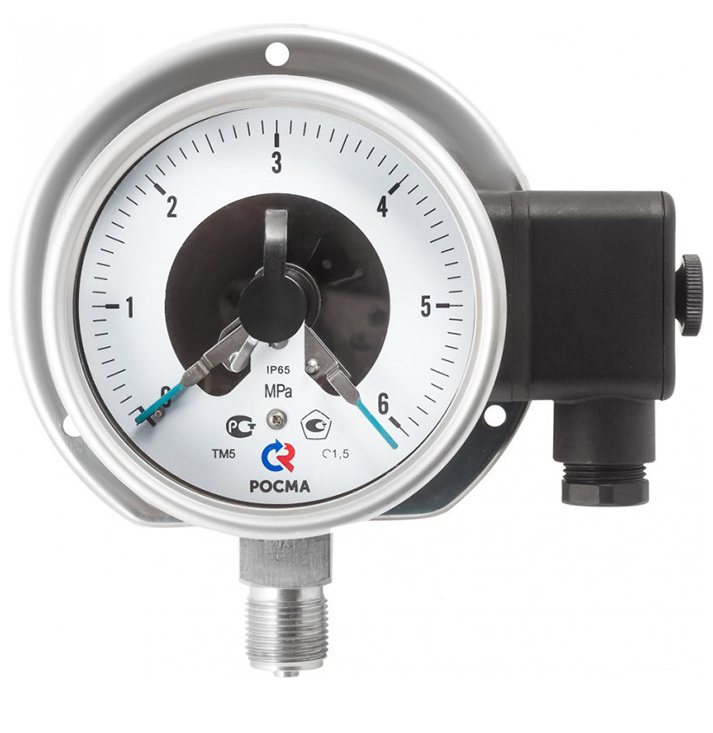

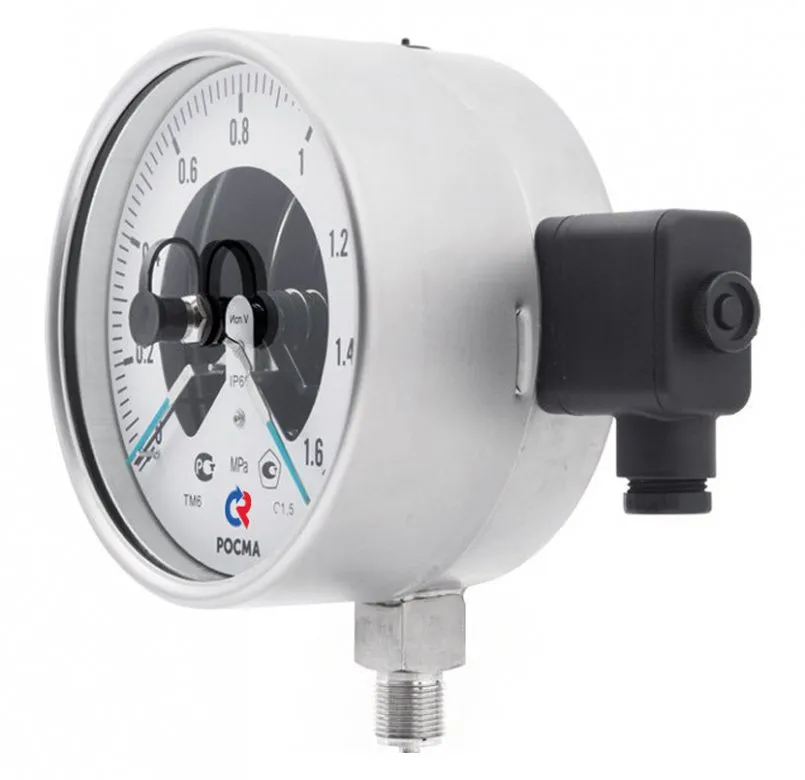

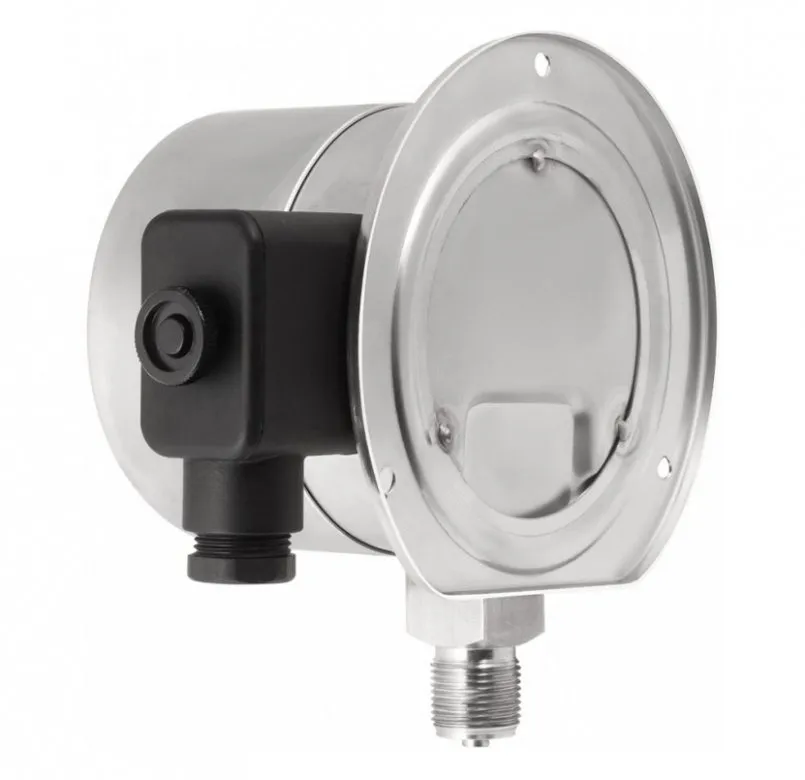

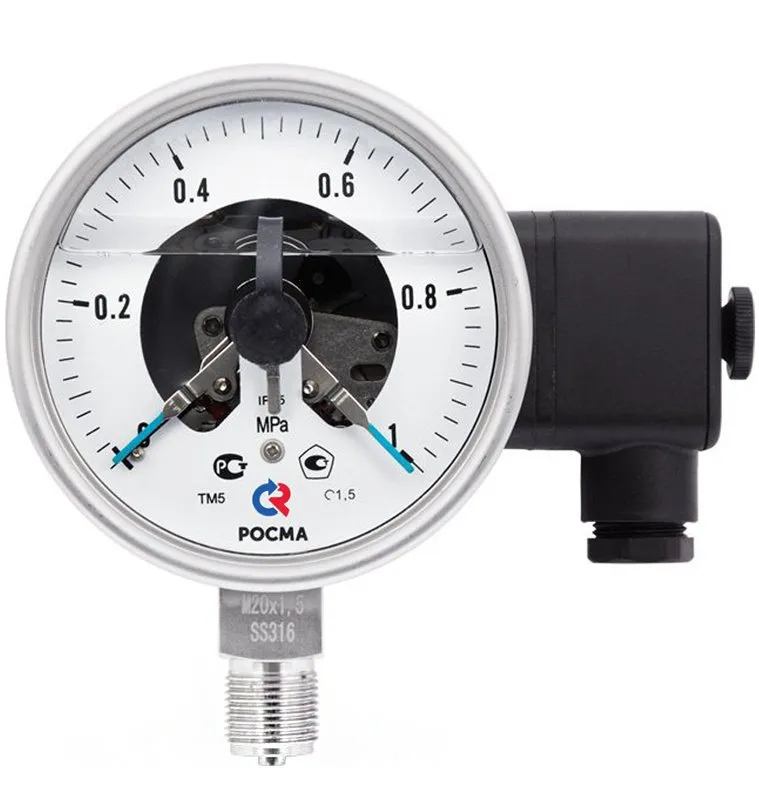

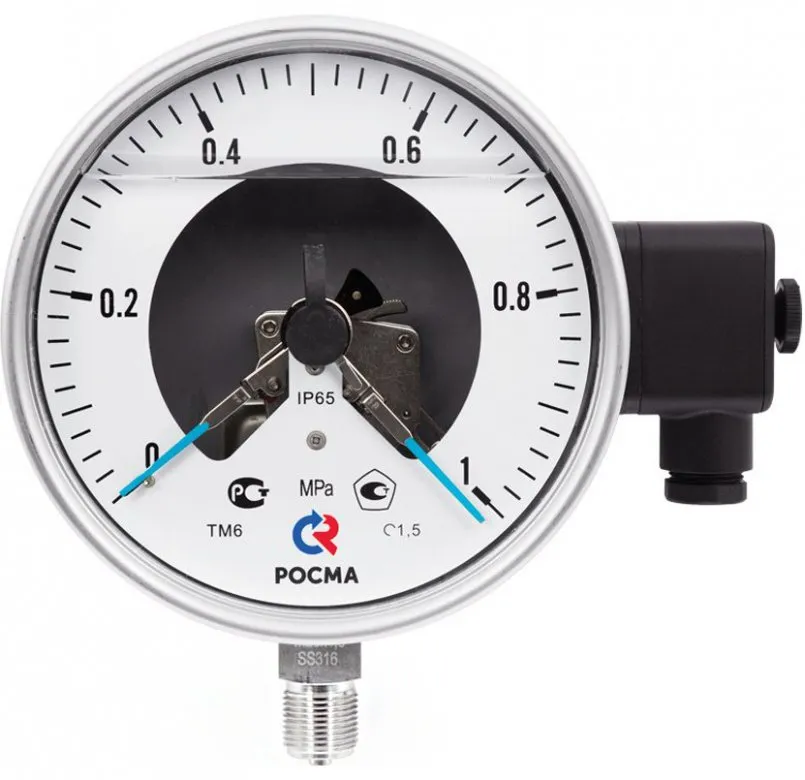

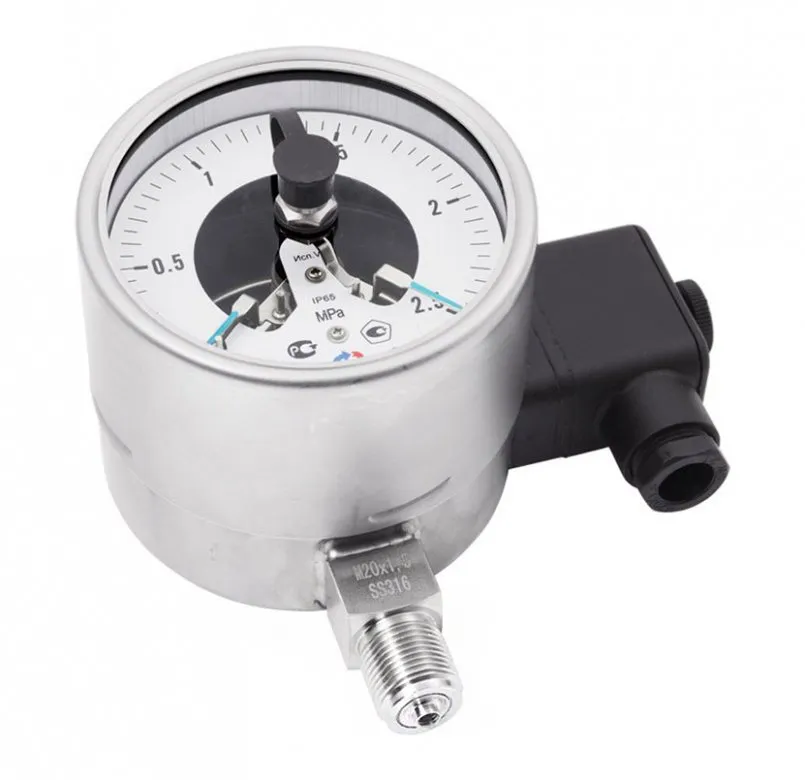

Купить манометры ТМ-521.05 и ТМ-621.05 коррозионностойкие виброустойчивые с электроконтактной приставкой
Тип ТМ (ТВ, ТМВ), серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.
Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом. Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

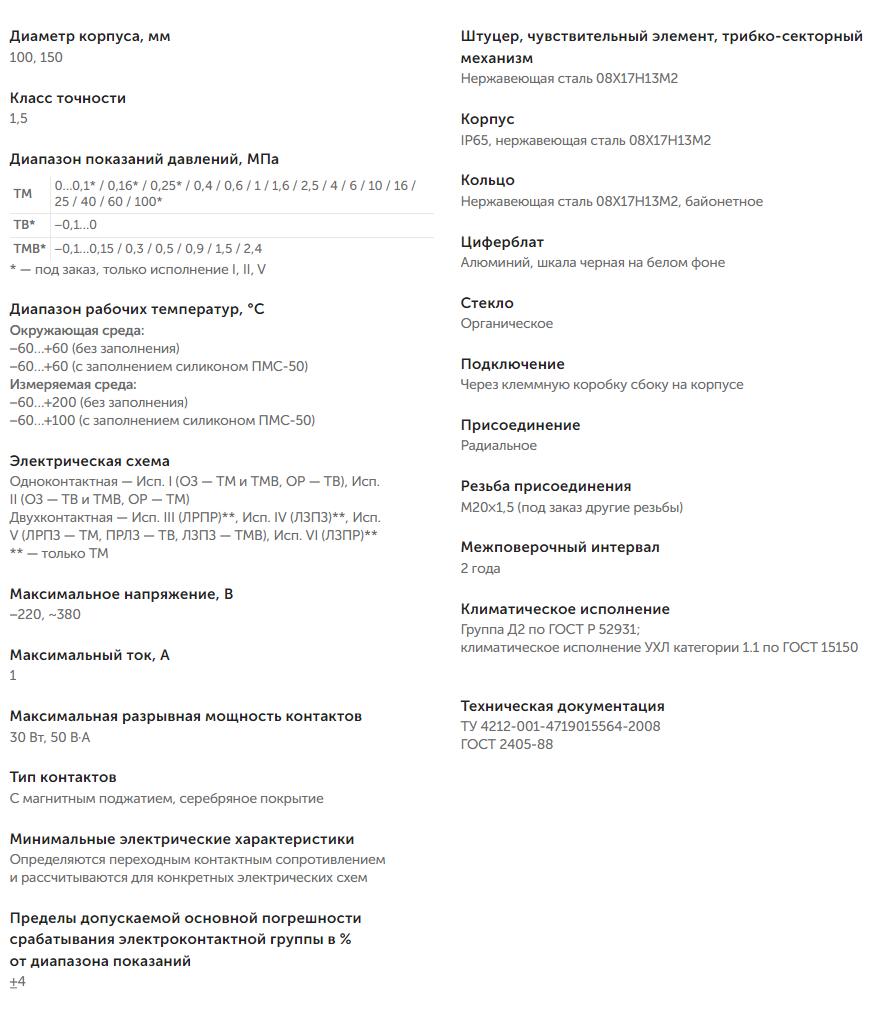

Карта заказа
| Тип | манометр | ТМ |
| вакууметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| силикон | 2 | |
| Электроконтактная приставка | Исполнение I |
1 |
| Исполнение II | 2 | |
| Исполнение III | 3 | |
| Исполнение IV | 4 | |
| Исполнение V | 5 | |
| Исполнение VI | 6 | |
| Диапазон показаний, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
|
|
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | М20×1,5 | |
| Класс точности | 1,5 |
Пример обозначения: ТМ − 5 2 1 Р. 05 (0−1 МПа) М20×1,5. 1,5
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
100 | 1,5 | 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное |
По запросу |
| 0…16 / 25 / 40 / 60 | ||||||
| 0…100* | ||||||
|
|
150 | 1,5 |
0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
|||
|
0…16 / 25 / 40 / 60 |
||||||
| 0…100* |

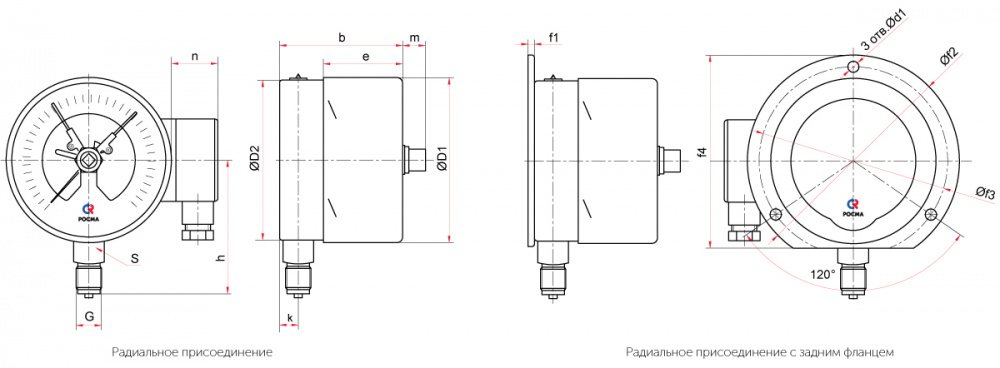

Чертежи
| Тип | Ø | D1 | D2 | b | e | h | k | m | n | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением |
Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521Р.05 | 100 | 101 | 99 | 88 | 54 | 87 | 15 | 15 | 42 | 22 | M20×1,5 |
— |
— |
— |
— | — | 0,88 | 1,51 | 500 |
| ТМ-521РКТ.05 | 7 | 3 | 132 | 116 | 121 | 0,95 | 1,58 | ||||||||||||
| ТМ-621Р.05 | 150 | 149 | 147 | 89 | 114 |
— |
— |
— |
— | — | 1,30 | 3,19 | 1500 | ||||||
| ТМ-621РКТ.05 | 5,5 | 4 | 180 | 166 | 171 | 1,40 | 3,29 |
