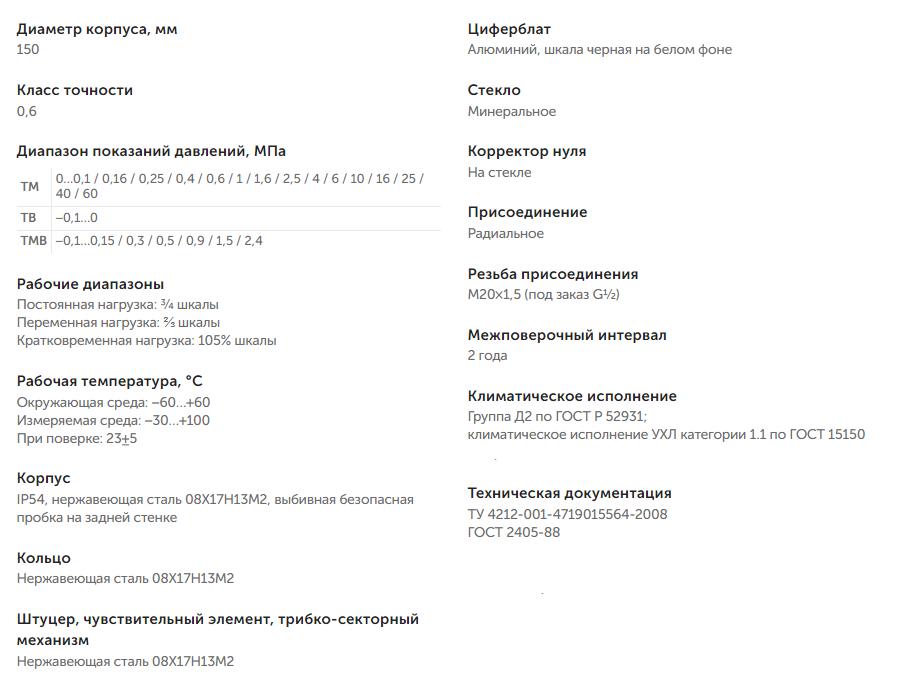

Характеристики
Характеристики
—

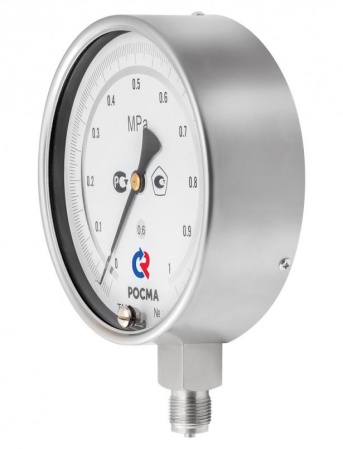

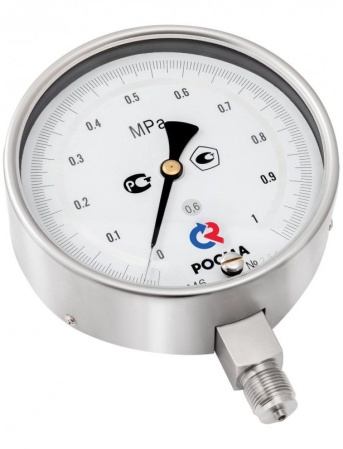

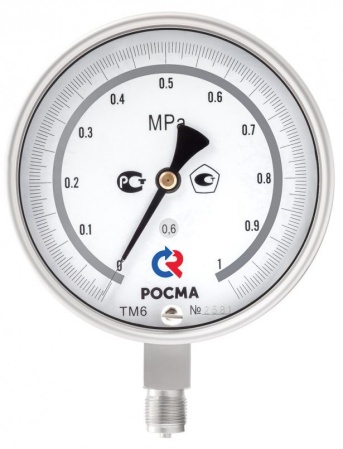

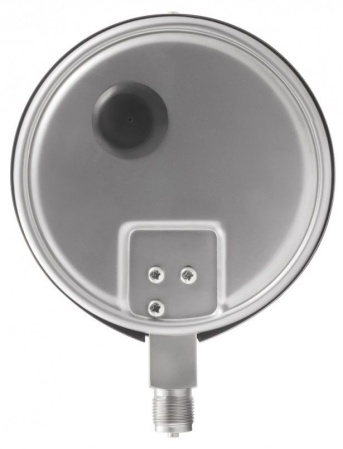

Купить манометры ТМ-621 МТИ коррозионностойкие точных измерений с корректировкой нуля производства Росма
Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.
Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.
Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 150 | 6 |
| Материал корпуса |
нержавеющая сталь |
2 |
| Штуцер |
нержавеющая сталь |
1 |
| Присоединение (расположение штуцера) | радиальное | Р.МТИ |
|
радиальное с задним фланцем |
РКТ.МТИ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | М20×1,5 | |
| Класс точности | 0,6 | |
Пример обозначения: ТМ − 6 2 1 Р.МТИ 00 (0−1 МПа) М20×1,5. 0,6
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-621 МТИ | 150 | 0,6 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
М20×1,5 |
радиальное | По запросу |
| 0…16 / 25 / 40 / 60 |

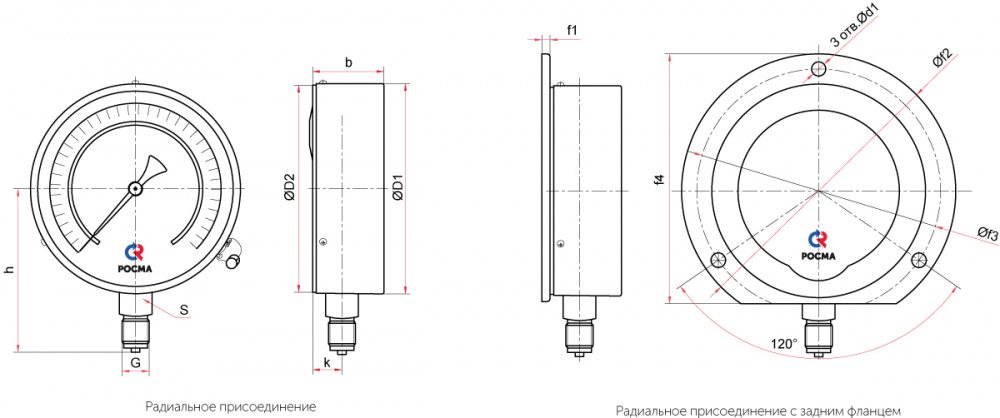

Чертежи
| Тип | Ø | D1 | D2 | b | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-621Р.МТИ | 150 | 149 | 147 | 55 | 115 | 15 | 22 | M20×1,5 | — | — | — | — | — | 0,94 |
| ТМ-621РКТ.МТИ | 5,5 | 4 | 180 | 166 | 171 | 1,04 |
Документы
Методика поверки ТМ - МП 406121-2018
532,6 кб
Морской регистр ТМ
477,9 кб
Разрешение на применение Казахстан
526,3 кб
Сертификат ТМ
575,4 кб
Сертификат ТМ_ТВ_ТМВ_ТМТБ
1,3 мб
Декларация ТС Манометры ТМ с ЭКМ
314,2 кб
Заключение ЭПБ сентябрь_2021
1016 кб
Методика поверки ТМ - МП 406121-2018
532,6 кб
Морской регистр ТМ
477,9 кб
Разрешение на применение Казахстан
526,3 кб
Сертификат ТМ
575,4 кб
Сертификат ТМ_ТВ_ТМВ_ТМТБ
1,3 мб
Декларация ТС Манометры ТМ с ЭКМ
314,2 кб
Заключение ЭПБ сентябрь_2021
1016 кб
