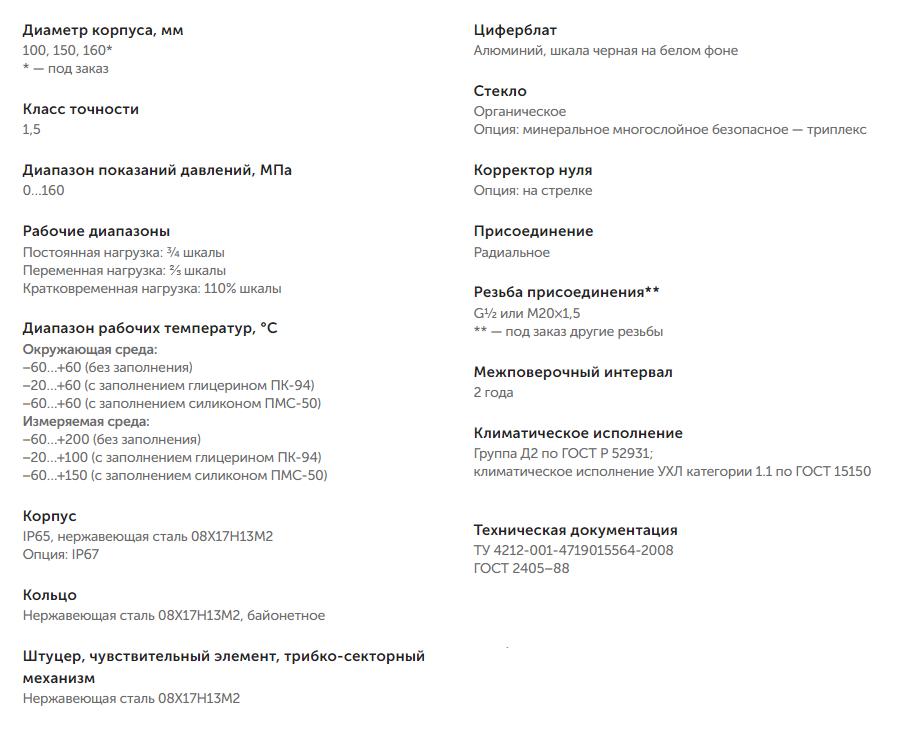

Характеристики
Характеристики
—

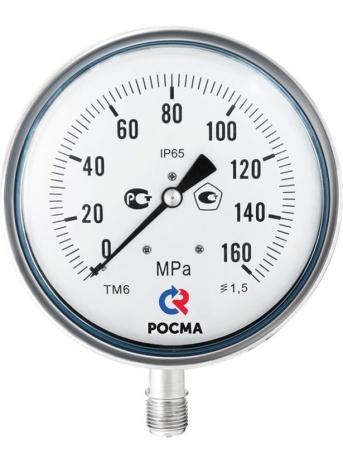

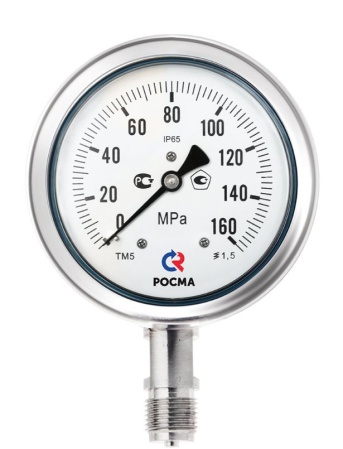

Купить манометры ТМ-521 и ТМ-621 промышленные коррозионностойкие виброустойчивые до 160 МПа
Тип ТМ, серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 100 | 5 |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное со скобой | РС | |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…160 |
| Резьба присоединения |
|
|
| Класс точности |
|
1,5 |
Пример обозначения:
ТМ − 6 2 1 Р.00 (0−160 МПа) G½. 1,5
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
100 | 1,5 | 0…160 |
G½ / М20×1,5 |
радиальное | По запросу |
|
|
|
Чертежи
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 |
G½ или M20×1,5 |
— | — | — | — | — | 0,57 | 1,01 | 350 |
| ТМ-521РКТ | 7 | 3 | 132 | 116 | 121 | 0,64 | 1,08 | ||||||||||
| ТМ-621Р | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | — | — | — | — | — | 0,91 | 1,87 | 770 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,97 |
