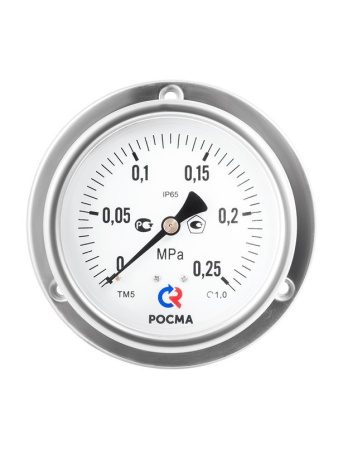

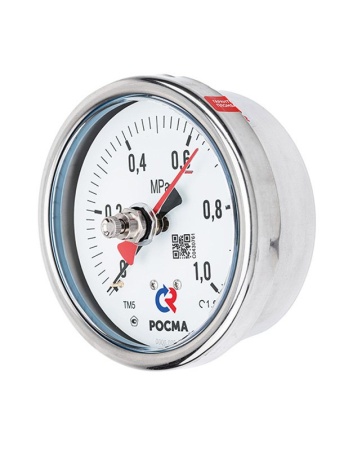

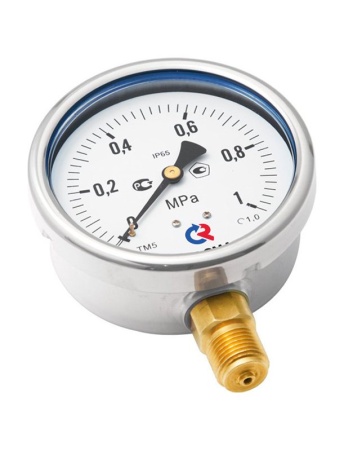

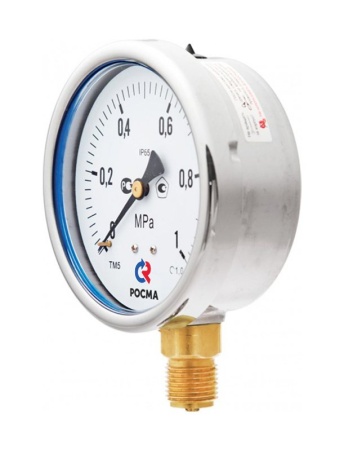

Купить манометры виброустойчивые ТМ-520, ТМ-620, ТМ-220, ТМ-320 производства Росма
Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.
При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом
Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

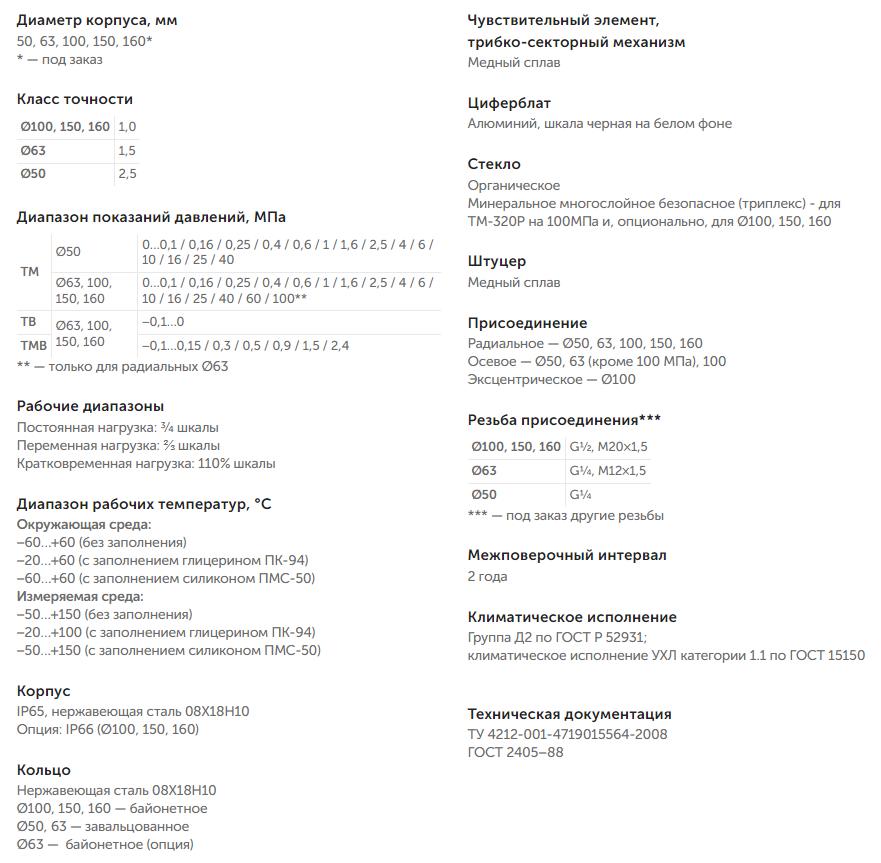

Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 50 | 2 |
| 63 | 3 | |
| 100 | 5 | |
| 150, 160 | 6 | |
| Материал корпуса |
нержавеющая сталь |
2 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |

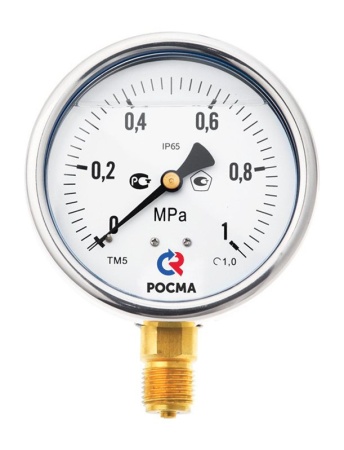

| Присоединение (расположение штуцера) | радиальное | Р |
|
радиальное с задним фланцем |
РКТ | |

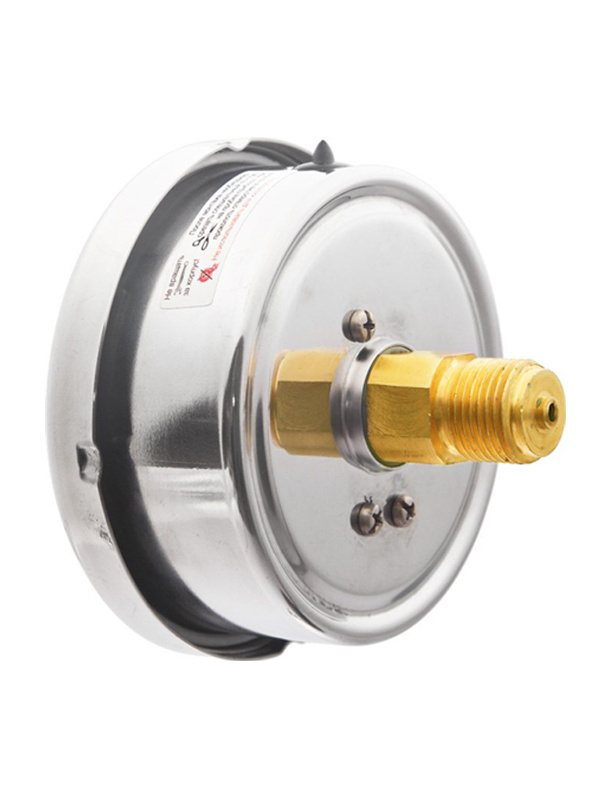

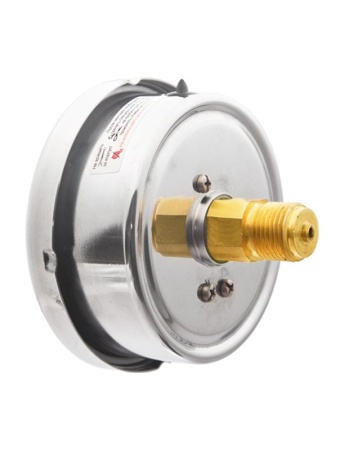

| осевое | Т | |
| осевое со скобой | ТС | |

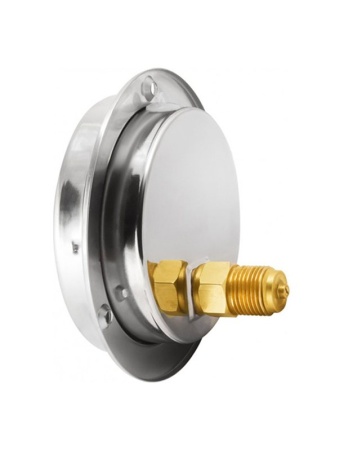

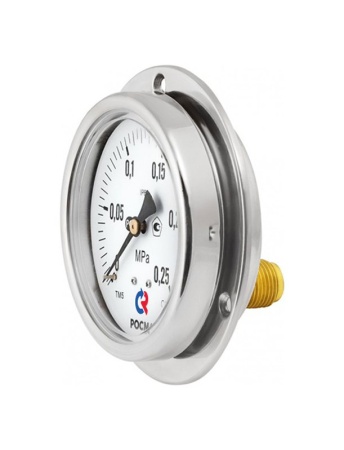

| осевое с передним фланцем | ТКП | |
| осевое с задним фланцем | ТКТ | |

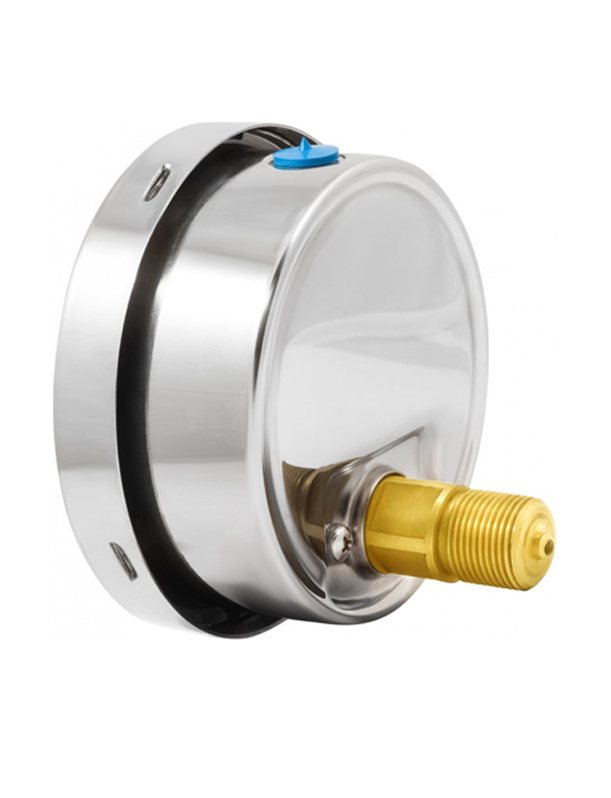

| эксцентрическое | ТЭ | |
|
эксцентрическое со скобой |
ТЭС | |
|
эксцентрическое с передним фланцем |
ТЭКП | |
|
эксцентрическое с задним фланцем |
ТЭКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |

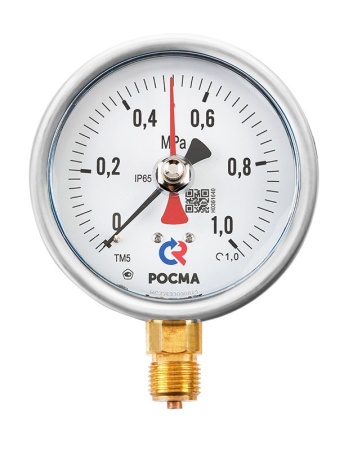

| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения |
Ø100, 150, 160 |
G½; М20×1,5 |
| Ø63 | G¼; М12×1,5; | |
| Ø50 | G¼ | |
| Класс точности | Ø100, 150, 160 | 1 |
| Ø63 | 1,5 | |
| Ø50 | 2,5 | |
| Опция | Ø63 | — |
| Байонет |
Пример обозначения:
ТМ − 5 2 0 Р.10 (0–1 МПа) G½. 1,0
Манометры ТМ серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-220 | 50 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ | радиальное | По запросу |
| осевое | ||||||
| 0…16 / 25 / 40 | радиальное | |||||
| осевое | ||||||
|
|
63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | |
| осевое | ||||||
| радиальное байонет | ||||||
| осевое байонет | ||||||
| 0…16 / 25 / 40 / 60 | радиальное | |||||
| осевое | ||||||
| радиальное байонет | ||||||
| осевое байонет | ||||||
| 0…100 | радиальное | |||||
|
|
100 | 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | |
| осевое или эксцентрическое | ||||||
| 0…16 / 25 / 40 / 60 | радиальное | |||||
| осевое или эксцентрическое | ||||||
|
|
|
1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
G½ / М20×1,5 |
радиальное | |
| 0…16 / 25 / 40 / 60 |

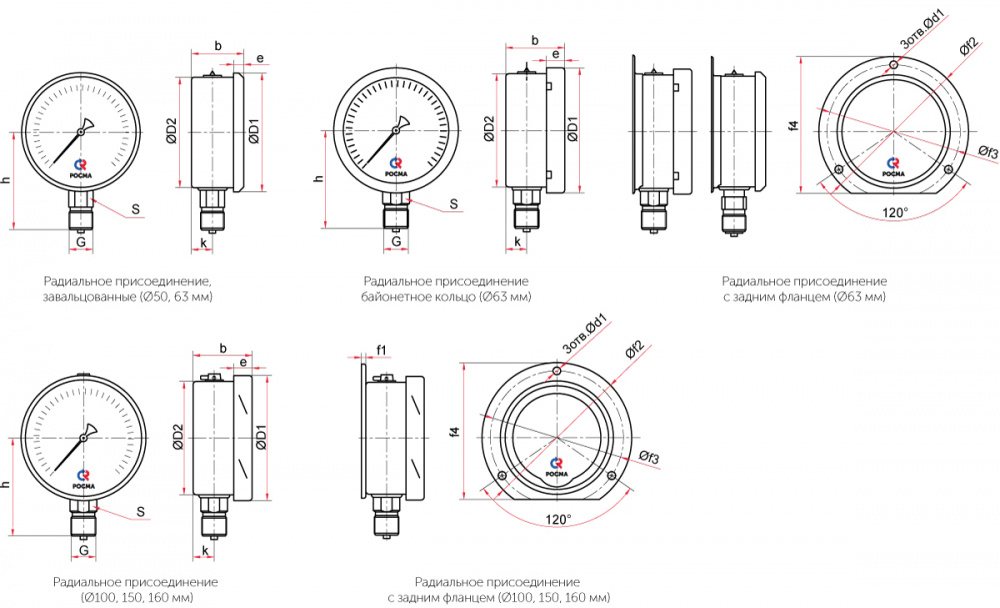

Чертежи
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-220Р | 50 | 57 | 52 | 29 | 6 | 47 | 8 | 14 | G¼ | — | — | — | — | — | 0,09 | 0,19 | 80 |
| ТМ-320Р | 63 | 68 | 62 | 57 | 9 |
G¼ или M12×1,5 |
0,12 | 0,23 | 90 | ||||||||
|
ТМ-320Р Байонет |
70 | 65 | 31 | 11 | 60 | 11 | 0,15 | 0,26 | |||||||||
| ТМ-320РКТ | 68 | 62 | 29 | 6 | 57 | 9 | 4,5 | 85 | 74 | 78 | 0,15 | 0,26 | |||||
|
ТМ-320РКТ Байонет |
70 | 65 | 31 | 11 | 60 | 11 | 0,18 | 0,29 | |||||||||
| ТМ-520Р | 100 | 111 | 99 | 48 | 17 | 85 | 14 | 22 |
G½ или M20×1,5 |
— | — | — | — | 0,46 | 0,90 | 350 | |
| ТМ-520РКТ | 7 | 3 | 132 | 116 | 121 | 0,53 | 0,97 | ||||||||||
| ТМ-620Р | 150 / 160* | 161 | 149 | 50 | 18 | 116 | 16 | — | — | — | — | — | 0,69 | 1,65 | 770 | ||
| ТМ-620РКТ | 5,5 | 4 | 180 | 166 | 171 | 0,79 | 1,75 |
