Купить манометры ТМ-210 сварочные производства Росма

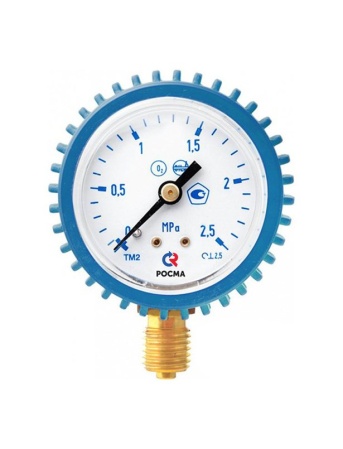

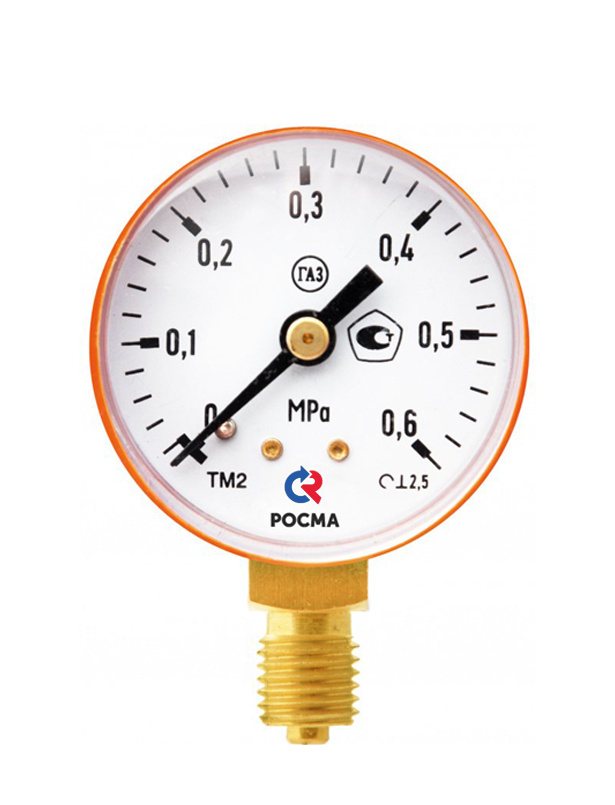

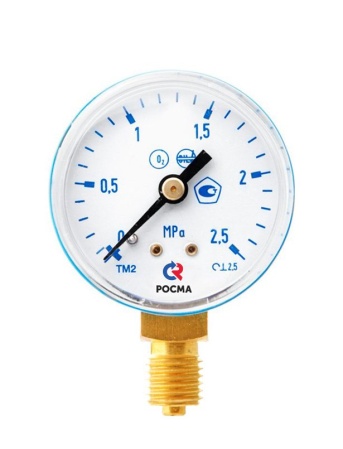

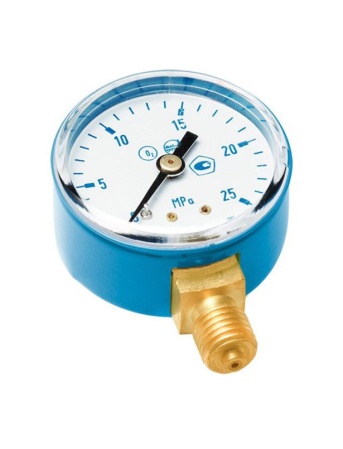

Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях комплектуется защитным резиновым кожухом (кислородный манометр — голубой, ацетиленовый — серый, пропановый — красный и черный цвет для других газов). Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения: применяются в баллонных редукторах и регуляторах.

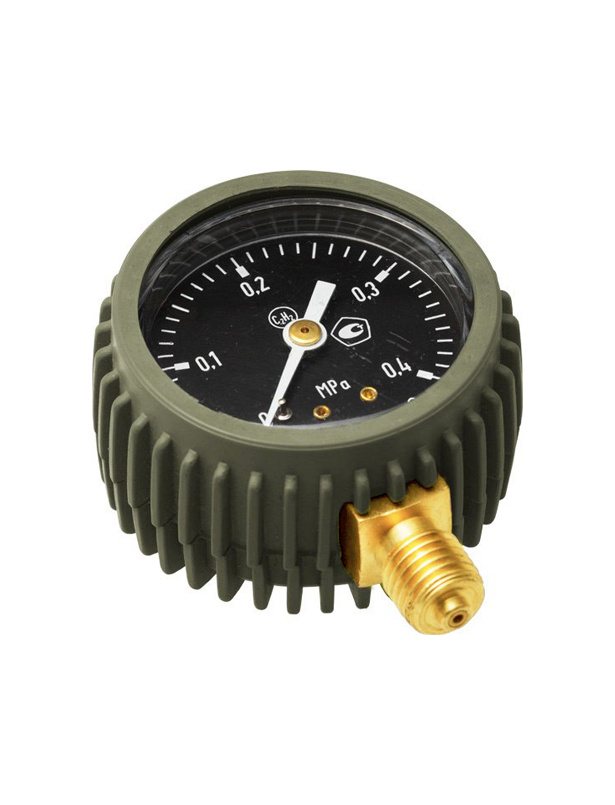

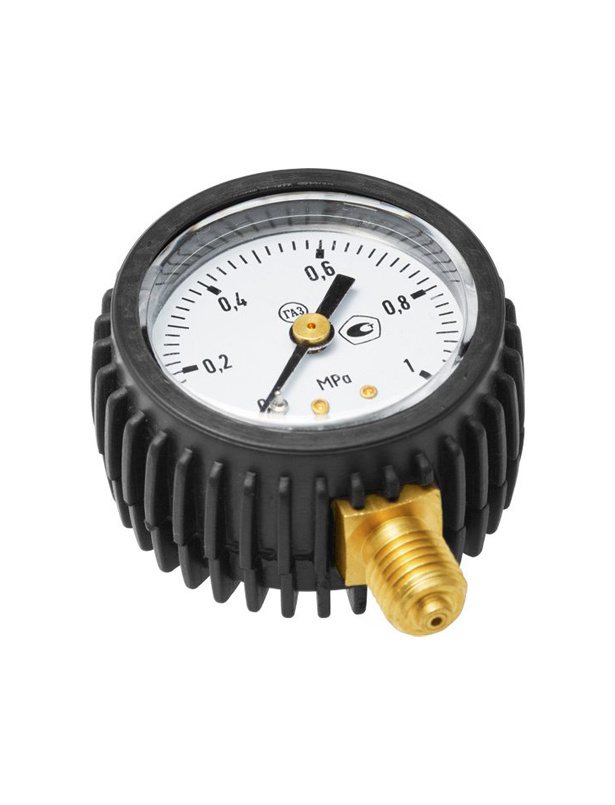

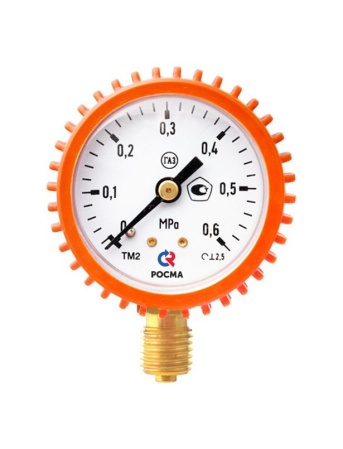

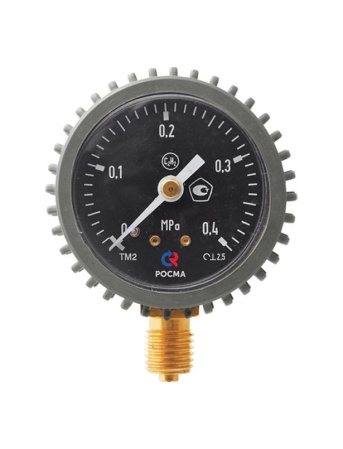

Могут комплектоваться защитным резиновым кожухом.
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 50 | 2 |
| Материал корпуса |
сталь, цветовое кодирование (см. таблицу 1) |
1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | кислород | 0…0,1 / 1 / 2,5 / 16 / 25 / 40 |
| ацетилен | 0…0,4 / 4 | |
| пропан | 0…0,6 | |
| другие газы | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 | |
| Резьба присоединения | М12×1,5 | |
| Класс точности | 2,5 | |
| Измеряемая среда | кислород | O2 |
| ацетилен | C2H2 | |
| пропан | C3H8 |
Пример обозначения:
ТМ – 2 1 0 Р.00 (0–2,5 МПа) M12×1,5. 2,5 О2
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
50 | 2,5 | О2 (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40 | М12×1,5 | радиальное |
По запросу |
| С2Н2 (ацетилен) — 0…0,4 / 4 | ||||||
| С3Н8 (пропан) — 0…0,6 | ||||||
| другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 |

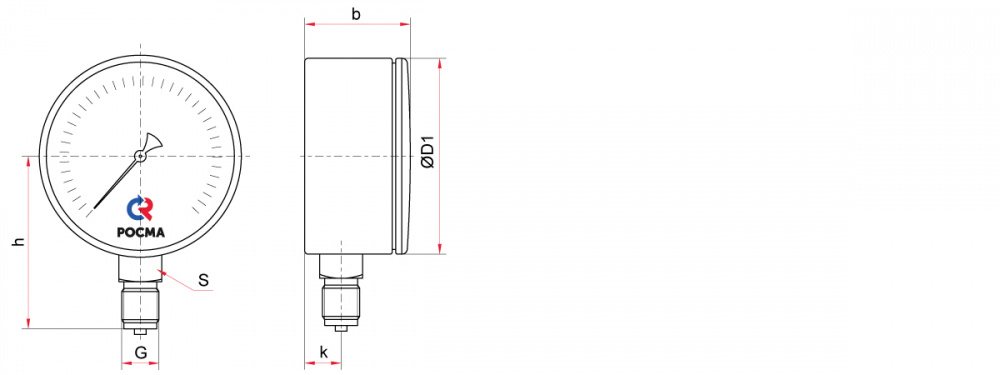

Чертежи
| Тип | Ø | D1 | b | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| ТМ-210Р.00 | 50 | 50 | 29 | 45 | 10 | 14 | M12×1,5 | 0,09 |
