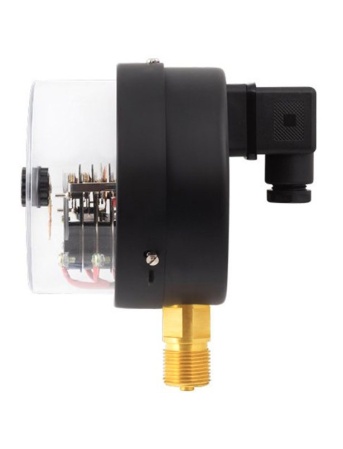

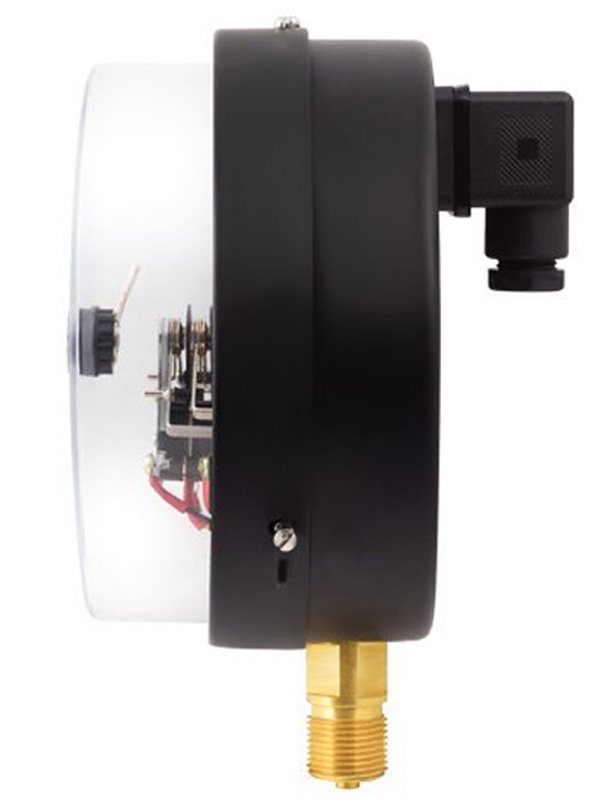

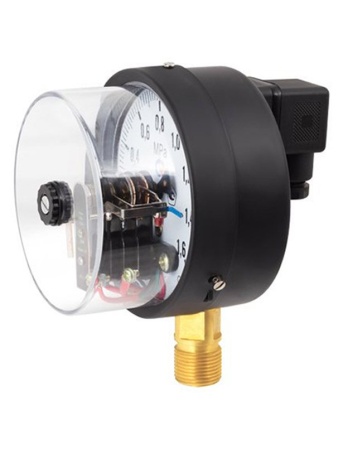

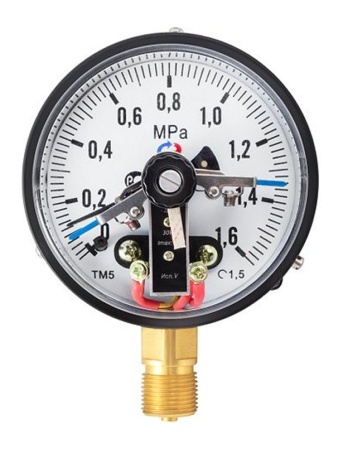

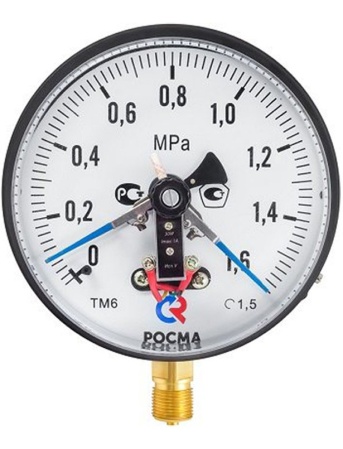

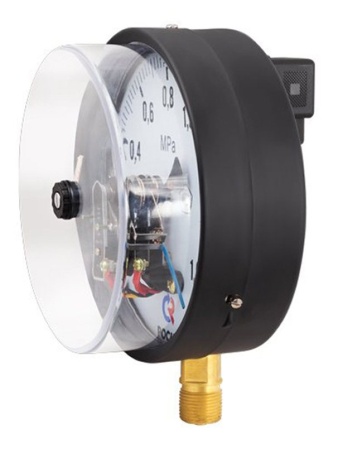

Купить манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью ТМ-510.05 IP54 и ТМ-610.05 IP54
Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

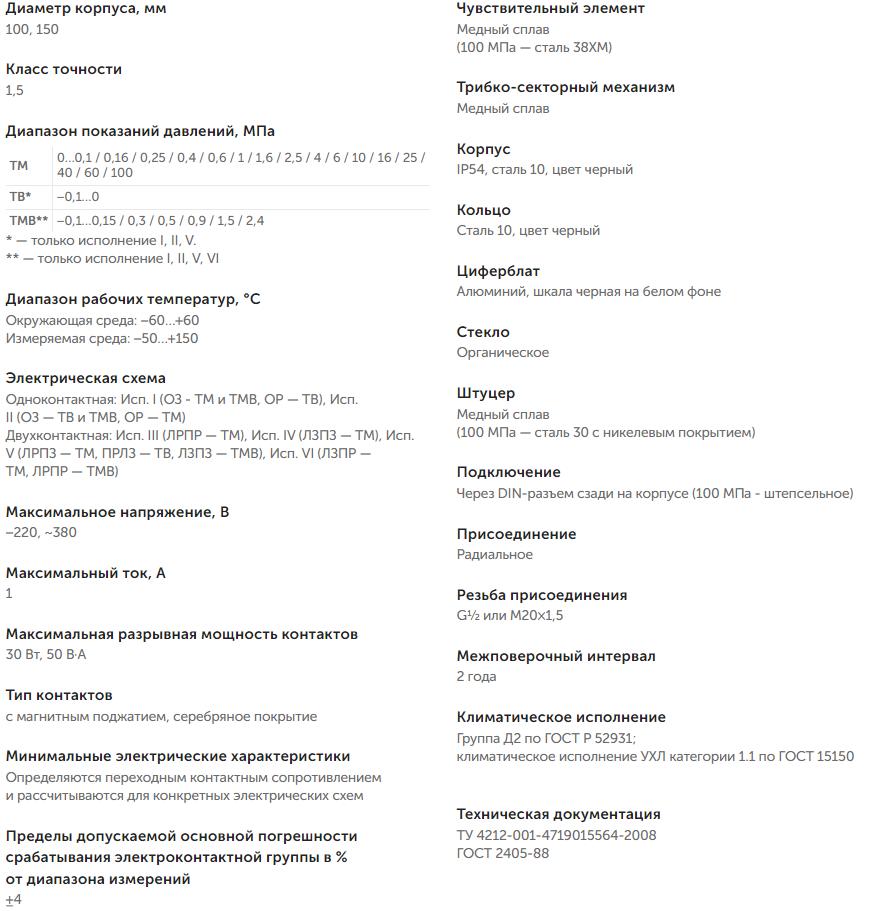

Карта заказа манометров
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
|
радиальное |
РКП | |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | Исполнение I | 1 |
| Исполнение II | 2 | |
| Исполнение III | 3 | |
| Исполнение IV | 4 | |
| Исполнение V | 5 | |
| Исполнение VI | 6 | |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | G½; М20×1,5 | |
| Класс точности | 1,5 | |
| Степень защиты | IP54 | |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | По запросу |
| 0…16 / 25 / 40 / 60 | ||||||
| 0…100 | ||||||
|
|
150 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10 |
||||
| 0…16 / 25 / 40 / 60 | ||||||
| 0…100 |
Чертежи
| Тип | Ø | D1 | D2 | b |
|
h | k | m | p | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р.05 | 100 | 100 | 98 | 42 | — | 82 | 17 | 40 | 40 | 17 |
G½ или M20×1,5 |
— | — | — | — | — | 0,46 |
| ТМ-510РКП.05 | 37 | 6 | 132 | 117 | 0,49 | ||||||||||||
| ТМ-510РКТ.05 | — | 5,5 | 3 | — | — | 80 | 0,51 | ||||||||||
|
ТМ-510Р.05 (100 МПа) |
43 | 85 | 19 | 38 | — | — | — | 0,62 | |||||||||
|
ТМ-510РКП.05 (100 МПа) |
38 | 6 | 132 | 117 | 0,67 | ||||||||||||
|
ТМ-510РКТ.05 (100 МПа) |
— | 5,5 | 3 | — | — | 80 | 0,67 | ||||||||||
| ТМ-610Р.05 | 150 | 152 | 148 | 48 | 109 | 18 | 38 | 40 | — | — | — | 0,74 | |||||
| ТМ-610РКП.05 | 44 | 6,5 | 182 | 165 | 0,81 | ||||||||||||
| ТМ-610РКТ.05 | — | 7 | 4 | — | — | 128 | 0,85 | ||||||||||
|
ТМ-610Р.05 (100 МПа) |
115 | 19 | 38 | — | — | — | 1,06 | ||||||||||
|
ТМ-610РКП.05 (100 МПа) |
44 | 6,5 | 182 | 165 | 1,15 | ||||||||||||
|
ТМ-610РКТ.05 (100 МПа) |
— | 7 | 4 | — | — | 128 | 1,17 |
