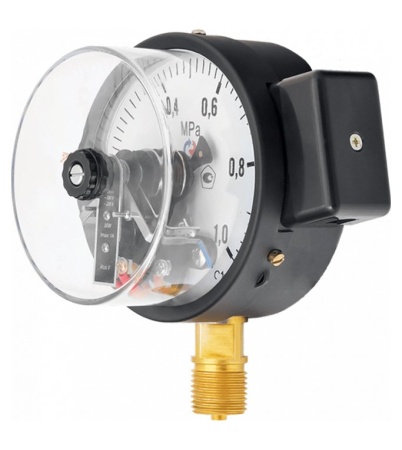

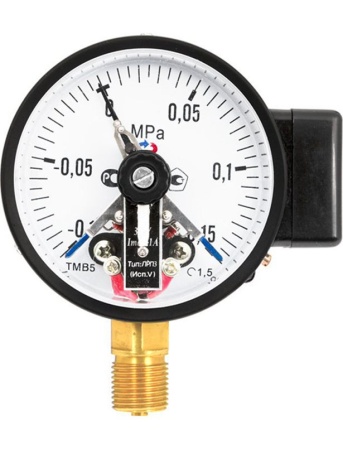

Манометры ТМ-510.05 и ТМ-610.05 с электроконтактной приставкой производства Росма
Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа манометра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Мы предлагаем манометры ЭКМ с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи. Они имеют большую разрывную мощность, по сравнению с ЭКМ со скользящими контактами. Дополнительное преимущество электроконтактного манометра с магнитным поджатием – это надежное электрическое соединение при динамических нагрузках и возможность использования в манометре с гидрозаполнением.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Карта заказа манометра
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
|
с задним фланцем |
РКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | Исполнение I | 1 |
| Исполнение II | 2 | |
| Исполнение III | 3 | |
| Исполнение IV | 4 | |
| Исполнение V | 5 | |
| Исполнение VI | 6 | |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | G½ / М20×1,5 | |
| Класс точности | 1,5 | |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
ТМ-510.05 |
100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | По запросу |
| 0…16 / 25 / 40 / 60 | ||||||
| 0…100 | ||||||
|
ТМ-610.05 |
150 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
G½ / М20×1,5 |
радиальное | ||
| 0…16 / 25 / 40 / 60 | ||||||
| 0…100 |

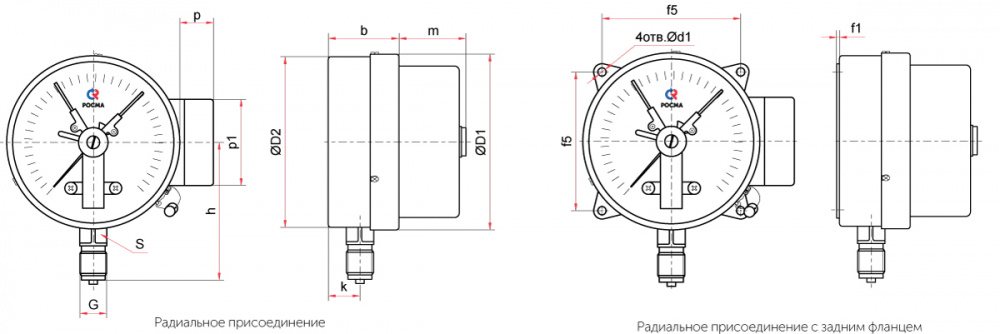

| Тип | Ø | D1 | D2 | b | h | k | m | p | p1 | S | G |
d1 |
f1 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р.05 | 100 | 100 | 98 | 42 | 82 | 17 | 40 | 20 | 50 | 17 | G½ или M20×1,5 |
— |
— |
— |
0,41 |
| ТМ-510РКТ.05 | 5,5 | 3 | 80 | 0,46 | |||||||||||
|
ТМ-510Р.05 (100 МПа) |
43 | 85 | 19 | — | — | — | 0,62 | ||||||||
|
ТМ-510РКТ.05 (100 МПа) |
5,5 | 3 | 80 | 0,67 | |||||||||||
| ТМ-610Р.05 | 150 | 152 | 148 | 48 | 109 | 18 | 38 |
— |
— |
— |
0,70 | ||||
| ТМ-610РКТ.05 | 7 | 4 | 128 | 0,81 | |||||||||||
|
ТМ-610Р.05 (100 МПа) |
50 | 19 | — | — | — | 1,07 | |||||||||
|
ТМ-610РКТ.05 (100 МПа) |
7 | 4 | 128 | 1,18 |
