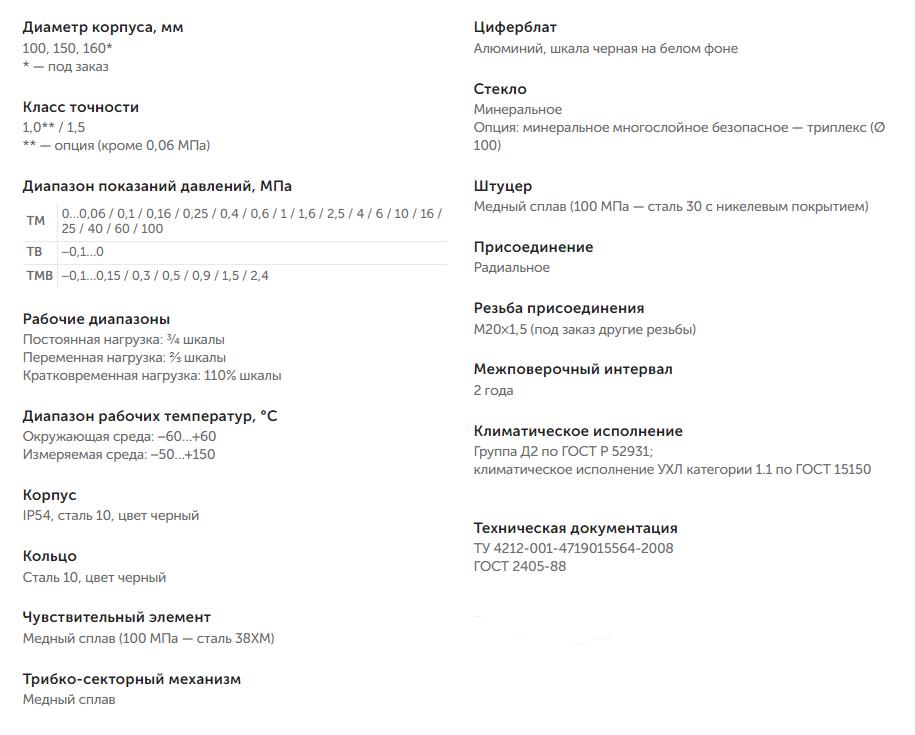

Характеристики
Характеристики
—

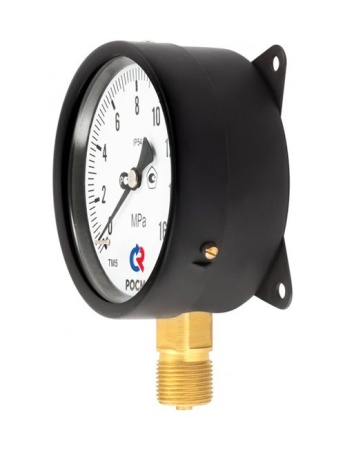

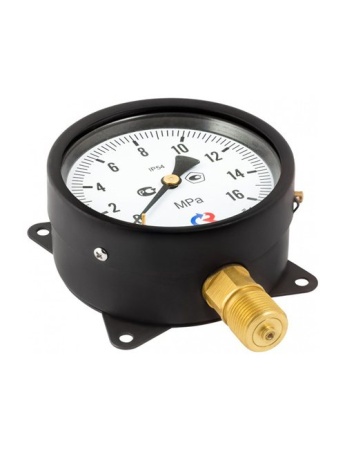

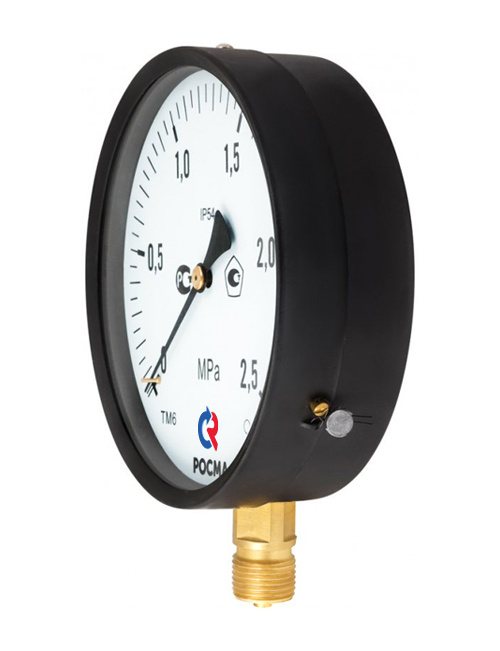

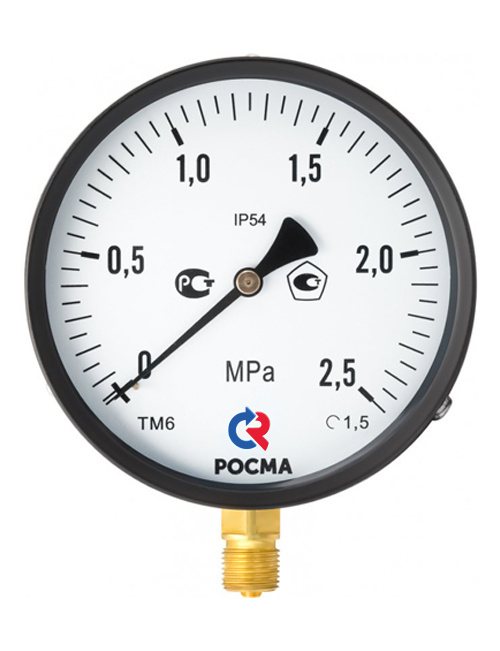

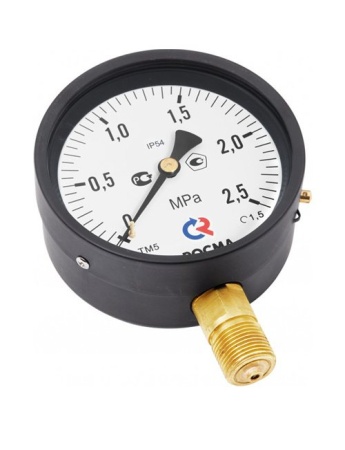

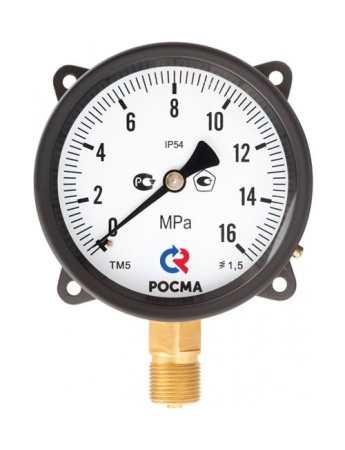

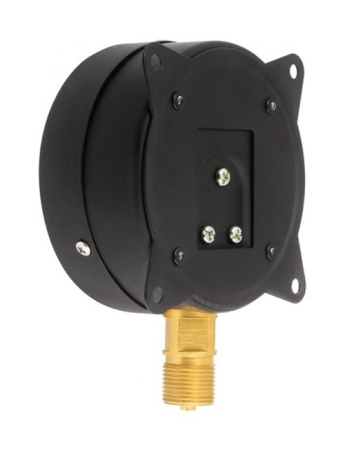

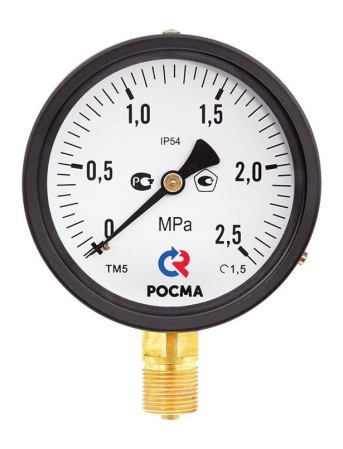

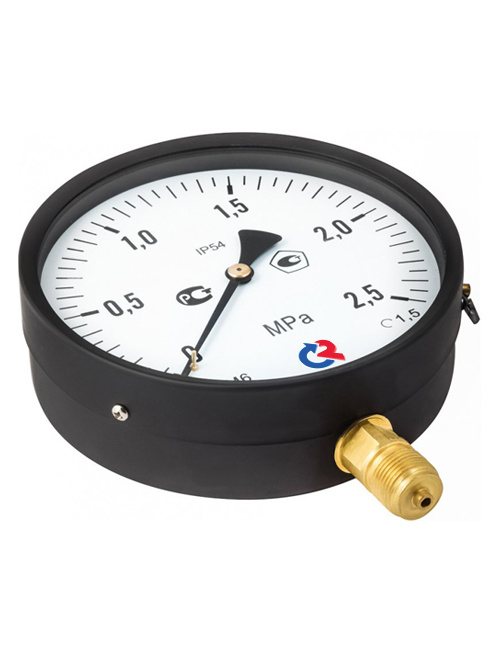

Купить манометры ТМ-510 IP54, ТМ-610 IP54 серия 10, с повышенной пылевлагозащищенностью
Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры общетехнические с повышенной пылевлагозащищенностью предназначены для использования в условиях с повышенными эксплуатационными требованиями.
Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150, 160 | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав, сталь | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
|
радиальное |
РКП | |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | М20×1,5 | |
| Класс точности | 1,5 | |
| Степень защиты | IP54 | |
Пример обозначения:
ТМ − 5 1 0 Р.00 (0−2,5 МПа) М20×1,5. 1,5 IP54
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
100 |
|
0…0,06 | М20×1,5 | радиальное | По запросу |
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | ||||||
| 0…16 / 25 / 40 / 60 | ||||||
| 0…100 | ||||||
|
|
|
|
0…0,06 |
М20×1,5 | радиальное | |
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | ||||||
| 0…16 / 25 / 40 / 60 | ||||||
| 0…100 |
Чертежи
| Тип | Ø | D1 | D2 | b |
|
e | h | k | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р IP54 | 100 | 100 | 98 | 46 | — | 21 | 82 | 17 | 17 | M20×1,5 |
— |
— | — | — |
— |
0,39 |
| ТМ-510РКП IP54 | 39 | 6 | 132 | 117 | 0,44 | |||||||||||
| ТМ-510РКТ IP54 | — | 5,5 | 3 | — | — | 80 | 0,44 | |||||||||
|
ТМ-510Р IP54 (100 МПа) |
47 | 84 | 19 |
— |
— |
— |
0,40 | |||||||||
| ТМ-510РКТ IP54 (100 МПа) | 5,5 | 3 | 80 | 0,45 | ||||||||||||
| ТМ-610Р IP54 |
|
152 / 162 | 148 | 48 | — | 23 | 107 | 18 |
— |
— | — | — |
— |
0,71 | ||
| ТМ-610РКП IP54 | 43 | 6,5 | 182 | 165 |
0,80 |
|||||||||||
| ТМ-610РКТ IP54 | — | 7 | 4 | — | — | 128 | 0,82 | |||||||||
|
ТМ-610Р IP54 (100 МПа) |
50 | 120 | 19 |
— |
— |
— |
1,05 | |||||||||
| ТМ-510РКТ IP54 (100 МПа) | 7 | 4 | 128 | 1,16 |
