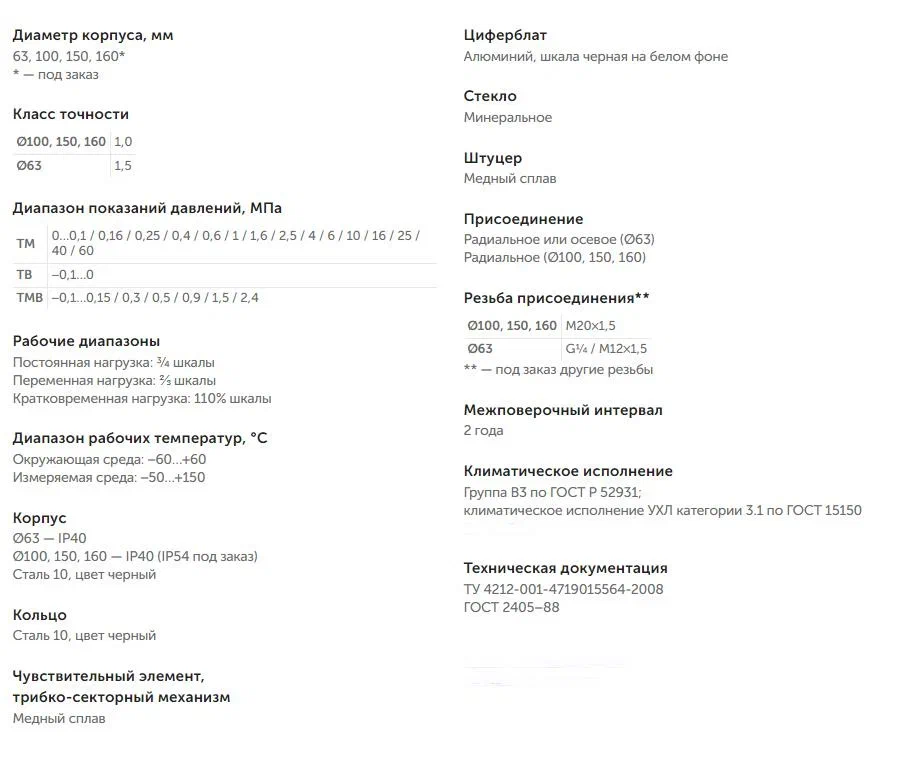

Характеристики
Характеристики
—
Купить манометры ТМ серии 10 (ТМ-310, ТМ-510, ТМ-610) производства Росма с повышенным классом точности
Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 63 | 3 |
| 100 | 5 | |
| 150, 160 | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
|
радиальное |
РКП | |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø100, 150, 160 | М20×1,5 |
| Ø63 | G¼ / М12×1,5 | |
| Класс точности | Ø100, 150, 160 | 1,0 |
| Ø63 | 1,5 | |
| Степень защиты | IP40 | - |
| IP54 | IP54 |
Пример обозначения:
ТМ − 5 1 0 Р.00 (0−2,5 МПа) М20×1,5. 1,0
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Степень защиты | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|

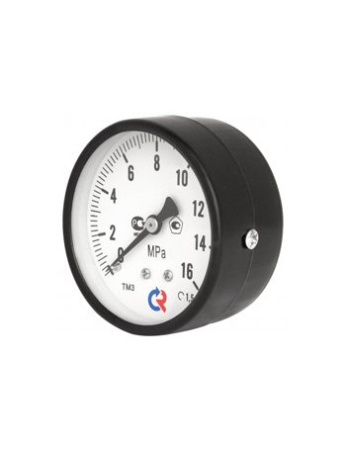

| ТМ-310 | 63 | 1,5 | IP40** | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | По запросу |
| осевое | |||||||
| 0…16 / 25 / 40 / 60 | радиальное | ||||||
| осевое | |||||||

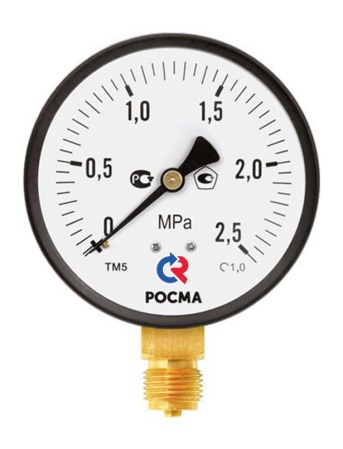

| ТМ-510 | 100 | 1,0 | IP40** |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
М20×1,5 | радиальное | |
| 0…16 / 25 / 40 / 60 | |||||||

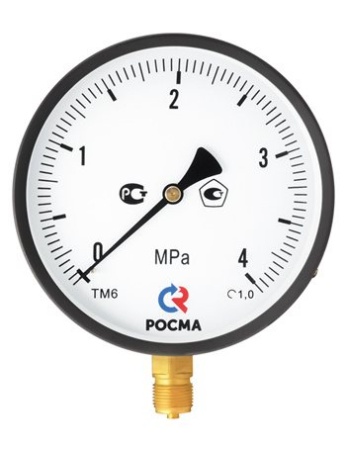

| ТМ-610 |
|
1,0 | IP40** | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное | |
| 0…16 / 25 / 40 / 60 |

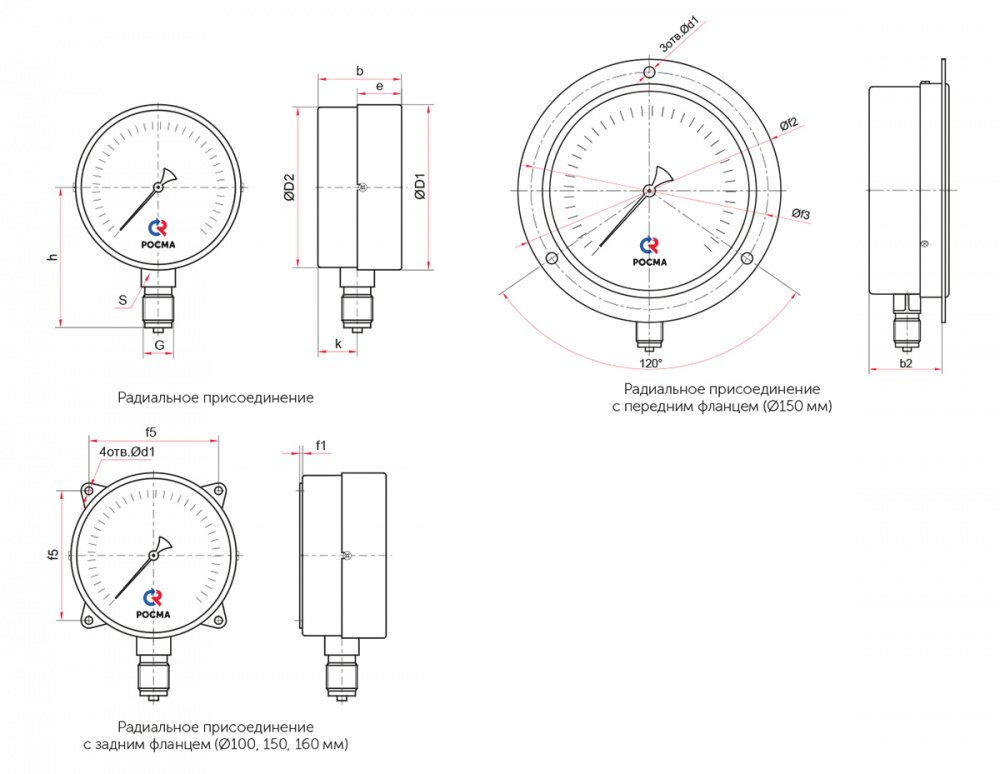

Чертежи
| Тип | Ø | D1 | D2 | b |
|
e | h | k | S | G |
d1 |
f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310Р | 63 | 64 | 62 | 36 | — | 17 | 53 | 11 | 14 | G¼ или M12×1,5 |
— |
— |
— | — |
— |
0,14 |
| ТМ-510Р | 100 | 101 | 98 | 42 | 18 | 82 | 17 | 22 | M20×1,5 | 0,41 | ||||||

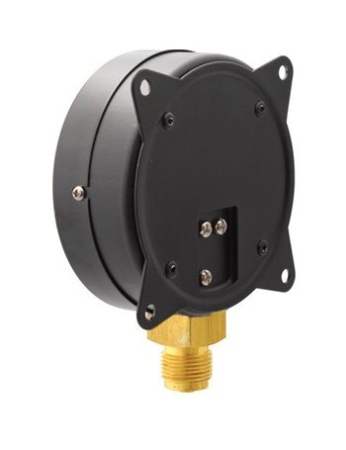

| ТМ-510РКТ | 5,5 | 3 | 80 | 0,46 | ||||||||||||
| ТМ-610Р | 150 / 160* | 151 / 162 | 148 | 48 | 23 | 106 | 16 | 17 |
— |
— |
— |
0,68 | ||||
| ТМ-610РКП | 43 | 6,5 | 182 | 165 | 0,77 | |||||||||||
| ТМ-610РКТ | — | 7 | 4 | — | — | 128 | 0,79 |

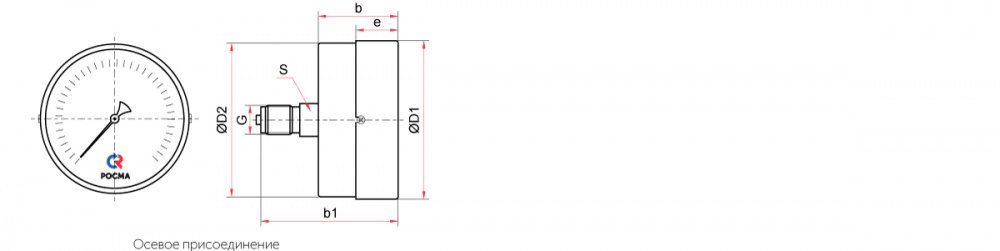

| Тип | Ø | D1 | D2 | b | b1 | e | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| ТМ-310Т | 63 | 64 | 62 | 36 | 49 | 17 | 14 | G¼ или M12×1,5 | 0,13 |
