Доставка - по тарифу ТК
| Параметр | Значение |
| Питание | |
| Диапазон напряжения питания постоянного тока | от 12 до 36 В |
| Номинальное напряжение питания постоянного тока | 24 В |
| Потребляемая мощность, не более | 1,5 Вт |
| Потребляемый ток, не более | 120 мА |
| Защита от подачи напряжения питания обратной полярности | Есть |
| Гальваническая развязка |
|
| Прогрев, не менее | 30 с |
| Канал измерения уровня | |
| Нижний предел измерений уровня | 0 мм |
| Верхний предел измерений уровня (конкретное значение диапазона измерений уровня указывается в паспорте на преобразователь) | от 300 до 2500 мм |
| Пределы допускаемой приведённой (к диапазону измерений) основной погрешности измерений уровня* | ±0,5 % |
| Период измерения уровня, не более | 1 с |
| Аналоговый выход | |
| Количество выходов унифицированных аналоговых сигналов | 1 (активный, с питанием от цепи питания преобразователя) |
| Диапазоны выходных сигналов тока | от 0 до 20 мА от 4 до 20 мА |
| Пределы допускаемой приведённой (к диапазону измерений уровня) основной погрешности преобразований значений уровня: | |
| - в выходной цифровой сигнал RS-485 | ±0,5 % |
| - в выходной сигнал силы постоянного тока | ±0,75 % |
| Сопротивление нагрузки, не более | 800 Ом |
| Время установления выходного сигнала после изменения входного сигнала, не более | 1 с |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности при изменении температуры окружающей среды от нормальных условий (от плюс 15 °С до плюс 25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, доля от предела допускаемой основной погрешности | |
| - измерений (ЖКИ) | 1,0 |
| - преобразований в цифровой выходной сигнал RS-485 | 1,0 |
| - преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока | 0,75 |
| RS-485 | |
| Скорость обмена данными | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400 бит/с |
| Максимальная длина линии связи | 1200 м |
| Протокол обмена | Modbus RTU (Slave) |
| Время установления выходного сигнала после изменения входного сигнала, не более | 100 мс |
| Корпус | |
| Расположение оси крепежного отверстия преобразователя в резервуаре | Вертикально |
| Штуцер подсоединения к измеряемой среде | G1 |
| Размер резьбы для установки кабельного ввода | M20×1,5-6Н |
| Степень защиты по ГОСТ 14254-2015: | |
| - корпус | IP65 |
| - погружная часть | IP69 |
| Масса в упаковке (зависит от модификации), не более | 8,5 кг |
| Общее | |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ | 50000 часов |
| * Для результатов измерений, отображаемых на ЖКИ. | |
Условия эксплуатации
Преобразователь предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха: от минус 40 до +85 °С;
- верхний предел относительной влажности воздуха – не более 95 % при +35 °С и более низких температурах без конденсации влаги;
- атмосферное давление – от 84 до 106,7 кПа;
- высота над уровнем моря – до 1000 м.
По устойчивости к воздействию вибрации преобразователь соответствует группе исполнения N2 по ГОСТ Р 52931-2008.
По уровню излучения радиопомех преобразователь соответствует нормам, приведенным в ГОСТ Р 51318.11-2006 для оборудования класса А.

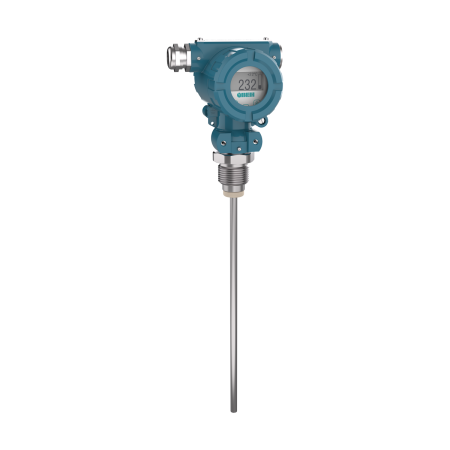

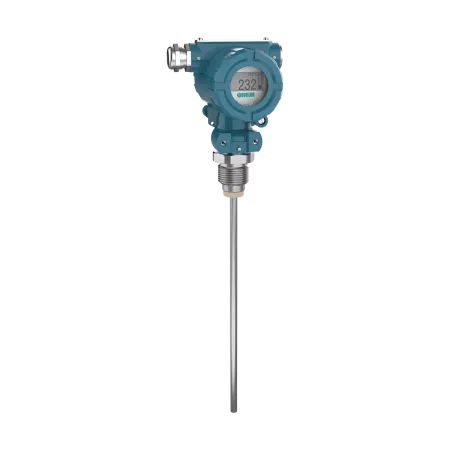

Емкостной уровнемер для работы в тяжелых условиях ОВЕН ДУ31 предназначен для непрерывного измерения уровня жидкости и сыпучих материалов и преобразования в унифицированный аналоговый выходной сигнал 4…20 мА и цифровой сигнал RS-485.
Высокоточный емкостной уровнемер применяется на объектах водоснабжения, пищевого производства, сельского хозяйства, водоотведения: в емкостях, резервуарах с жидкостью и сыпучими продуктами, неагрессивными к материалам датчика.
Преимущества
| Параметр | Значение |
| Питание | |
| Диапазон напряжения питания постоянного тока | от 12 до 36 В |
| Номинальное напряжение питания постоянного тока | 24 В |
| Потребляемая мощность, не более | 1,5 Вт |
| Потребляемый ток, не более | 120 мА |
| Защита от подачи напряжения питания обратной полярности | Есть |
| Гальваническая развязка |
|
| Прогрев, не менее | 30 с |
| Канал измерения уровня | |
| Нижний предел измерений уровня | 0 мм |
| Верхний предел измерений уровня (конкретное значение диапазона измерений уровня указывается в паспорте на преобразователь) | от 300 до 2500 мм |
| Пределы допускаемой приведённой (к диапазону измерений) основной погрешности измерений уровня* | ±0,5 % |
| Период измерения уровня, не более | 1 с |
| Аналоговый выход | |
| Количество выходов унифицированных аналоговых сигналов | 1 (активный, с питанием от цепи питания преобразователя) |
| Диапазоны выходных сигналов тока | от 0 до 20 мА от 4 до 20 мА |
| Пределы допускаемой приведённой (к диапазону измерений уровня) основной погрешности преобразований значений уровня: | |
| - в выходной цифровой сигнал RS-485 | ±0,5 % |
| - в выходной сигнал силы постоянного тока | ±0,75 % |
| Сопротивление нагрузки, не более | 800 Ом |
| Время установления выходного сигнала после изменения входного сигнала, не более | 1 с |
| Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности при изменении температуры окружающей среды от нормальных условий (от плюс 15 °С до плюс 25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, доля от предела допускаемой основной погрешности | |
| - измерений (ЖКИ) | 1,0 |
| - преобразований в цифровой выходной сигнал RS-485 | 1,0 |
| - преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока | 0,75 |
| RS-485 | |
| Скорость обмена данными | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400 бит/с |
| Максимальная длина линии связи | 1200 м |
| Протокол обмена | Modbus RTU (Slave) |
| Время установления выходного сигнала после изменения входного сигнала, не более | 100 мс |
| Корпус | |
| Расположение оси крепежного отверстия преобразователя в резервуаре | Вертикально |
| Штуцер подсоединения к измеряемой среде | G1 |
| Размер резьбы для установки кабельного ввода | M20×1,5-6Н |
| Степень защиты по ГОСТ 14254-2015: | |
| - корпус | IP65 |
| - погружная часть | IP69 |
| Масса в упаковке (зависит от модификации), не более | 8,5 кг |
| Общее | |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ | 50000 часов |
| * Для результатов измерений, отображаемых на ЖКИ. | |
Условия эксплуатации
Преобразователь предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха: от минус 40 до +85 °С;
- верхний предел относительной влажности воздуха – не более 95 % при +35 °С и более низких температурах без конденсации влаги;
- атмосферное давление – от 84 до 106,7 кПа;
- высота над уровнем моря – до 1000 м.
По устойчивости к воздействию вибрации преобразователь соответствует группе исполнения N2 по ГОСТ Р 52931-2008.
По уровню излучения радиопомех преобразователь соответствует нормам, приведенным в ГОСТ Р 51318.11-2006 для оборудования класса А.
