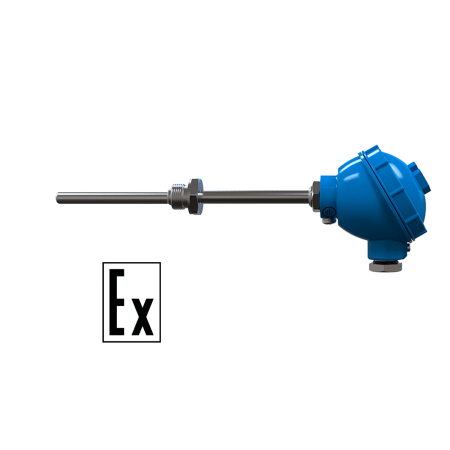

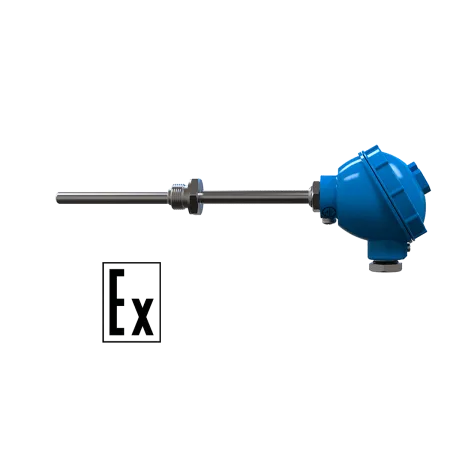

ДТПХхх5Е.И термопары с выходным сигналом 4…20 мА EXIA

Термопары с выходным сигналом 4…20 мА ДТПХхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

• Тип выхода: аналоговый, многопредельный
• НСХ: К (ХА), N (НН), J (ЖК)
• Выходной сигнал: 4…20 мА; 4…20 мА + HART
• Класс точности: 1,0 %
• Межповерочный интервал — 2 года

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Материал защитной арматуры (диапазон температур)	Длина монтажной части L*, мм
Конструктивное исполнение	015 Модель	D = 8 мм Параметры	сталь 12Х18Н10Т (-40 …+800 °C) Материал защитной арматуры (диапазон температур)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 Длина монтажной части L*, мм
	025 Конструктивное исполнение	D = 10 мм Модель	сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 (-40 …+900 °C) Параметры
Подвижный штуцер Материал защитной арматуры (диапазон температур)	035 Длина монтажной части L*, мм	D = 8 мм, M = 20×1,5 мм**, S = 22 мм Конструктивное исполнение	сталь 12Х18Н10Т (-40 …+800 °C) Модель
	045 Параметры	D = 10 мм, M = 20×1,5 мм**, S = 22 мм Материал защитной арматуры (диапазон температур)	сталь 12Х18Н10Т (-40 …+800 °C), сталь 10Х23Н18 (-40 …+900 °C) Длина монтажной части L*, мм
Подвижный штуцер Конструктивное исполнение	055 Модель	D = 10 мм, M = 20×1,5 мм**, S = 22 мм Параметры	сталь 12Х18Н10Т (-40 …+800 °C) Материал защитной арматуры (диапазон температур)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 Длина монтажной части L*, мм
Конструктивное исполнение	065 Модель	D = 8 мм, M = 20×1,5 мм**, S = 27 мм Параметры	сталь 12Х18Н10Т (-40 …+800 °C) Материал защитной арматуры (диапазон температур)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 Длина монтажной части L*, мм
	075 Конструктивное исполнение	D = 10 мм, M = 20×1,5 мм**, S = 27 мм Модель	сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 (-40 …+900 °C) Параметры
	085 Материал защитной арматуры (диапазон температур)	D = 10 мм, M = 27×2 мм**, S = 32 мм Длина монтажной части L*, мм
Подвижный штуцер Конструктивное исполнение	095 Модель	D = 10 мм, M = 20×1,5 мм**, S = 22 мм Параметры	сталь 12Х18Н10Т (-40 …+800 °C) Материал защитной арматуры (диапазон температур)
Длина монтажной части L*, мм	105 Конструктивное исполнение	D = 8 мм, M = 20×1,5 мм**, S = 27 мм Модель
Подвижный штуцер Параметры	185 Материал защитной арматуры (диапазон температур)	D = 10 мм, M = 22×1,5 мм**, S = 27 мм Длина монтажной части L*, мм	сталь 12Х18Н10Т (-40 … +800 °C) Конструктивное исполнение	60, 80, 100, 120, 160, 180, 200, 250, 320, 400 Модель
	195 Параметры	D = 10 мм, M = 27×2 мм**, S = 32 мм Материал защитной арматуры (диапазон температур)
Подвижный штуцер Длина монтажной части L*, мм	205 Конструктивное исполнение	D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм Модель	сталь 12Х18Н10Т (-40 … +800 °C) Параметры	60, 80, 100, 120, 160, 180, 200, 250, 320, 400 Материал защитной арматуры (диапазон температур)
	215 Длина монтажной части L*, мм	D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм Конструктивное исполнение
Подвижный штуцер Модель	265 Параметры	D = 6 мм, M = 22×1,5 мм**, S = 27 мм Материал защитной арматуры (диапазон температур)		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 Длина монтажной части L*, мм
Конструктивное исполнение	275 Модель	D = 3 мм D = 4,5 мм Параметры	ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3 мм; 4,5 мм   ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм   ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм   ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм   ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм Материал защитной арматуры (диапазон температур)	60...30000, кратно 10      Длина монтажной части L*, мм
Подвижный штуцер Конструктивное исполнение	285 Модель	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм  Параметры
Подвижный штуцер Материал защитной арматуры (диапазон температур)	295 Длина монтажной части L*, мм	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм Конструктивное исполнение
Модель	365 Параметры	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм Материал защитной арматуры (диапазон температур)

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационной головки ДТПХхх5Е.И

ДТПХхх5Е головка под Exi, металлическая

Конструктивное исполнение винта заземления

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

• выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
• ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
• ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.

В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.

Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
