6 010 руб. (без НДС) - для справки
6 010 руб. (без НДС) - для справки
Доставка - по тарифу ТК
Наименование | Значение | |
ДТCхх5.И | ДТCхх5.И-H | |
Номинальное значение напряжения питания (постоянного тока) Наименование | 24 В Значение | |
Диапазон допустимых напряжений питания (постоянного тока) ДТCхх5.И | 12...36 В ДТCхх5.И-H | |
Максимальная мощность, потребляемая преобразователем Наименование | 0,8 Вт Значение | |
Диапазон выходного тока преобразователя ДТCхх5.И | 4...20 мА ДТCхх5.И-H | |
Интерфейс HART Наименование | Нет Значение | Есть ДТCхх5.И |
Вид зависимости «ток от температуры» ДТCхх5.И-H | линейная Наименование | |
Нелинейность преобразования, не хуже Значение | ±0,2 % ДТCхх5.И | |
Разрядность цифро-аналогового преобразователя, не менее ДТCхх5.И-H | 12 бит Наименование | |
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более Значение | 30 ДТCхх5.И | |
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более ДТCхх5.И-H | 100 Наименование | |
Номинальное значение сопротивления нагрузки Значение | 533 Ом ±5 % ДТCхх5.И | |
Максимальное допустимое сопротивление нагрузки ДТCхх5.И-H | 1067 Ом Наименование | |
Пульсации выходного сигнала Значение | 0,6 % ДТCхх5.И | |
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более ДТCхх5.И-H | 30 с Наименование | |
Показатель тепловой инерции, не более Значение | 20...40 с ДТCхх5.И | |
Материал защитной арматуры ДТCхх5.И-H | сталь 12Х18Н10Т Наименование | |
AISI 316 – для ДТС305М CLAMP Значение | ||
Степень защиты ДТCхх5.И | IP54 ДТCхх5.И-H | |
IP65 – для датчиков с металлической головкой Наименование | ||
IP67 – для ДТС305М CLAMP Значение | ||
Параметры CLAMP ДТCхх5.И | DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды – не более 1,6 МПа ДТCхх5.И-H | - Наименование |
Средний срок службы Значение | не менее 10 лет ДТCхх5.И |

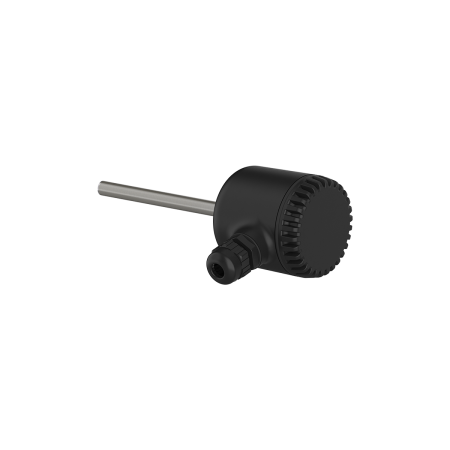

Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.
При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.
В состав термопреобразователей входят:
- Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
- Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Стандартный срок производства – от 8 рабочих дней
Особенности монтажа ДТС325М
При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
- Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
- Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
- Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.
Особенности монтажа ДТС305М
Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.
