| Параметр | Значение | ||
| НПТ-1К.Ех | НПТ-1М.Ех | ||
| Характеристики питания прибора | |||
| Номинальное значение напряжения питания постоянного тока | 24 В | ||
| Диапазон допустимых напряжений питания постоянного тока | 10…36 В | ||
| Гальваническая развязка питания от входов/выходов | 2500 В | ||
| Тип подключения питания | Отдельными проводами | ||
| Характеристики датчиков и входных сигналов | |||
| Тип датчика | ТС, ТП, сопротивление, потенциометры (см. табл. «Характеристики датчиков») | ||
| Схем подключения ТС | 2, 3, 4 - w | ||
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В | ||
| Характеристики выходных сигналов | |||
| Номинальный диапазон выходного сигнала преобразователя | Ток | 4…20, 0…20, 0…5 мА | |
| Напряжение | 0…10, 2…10, 0…5 В | ||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | Ток | 4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА | |
| Напряжение | 0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В | ||
| Функция преобразования входных сигналов | Линейная | ||
| Допустимое сопротивление нагрузки | Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения | ||
| Время | |||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин. | ||
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 с | ||
| Питание выходного сигнала | От встроенного источника | ||
| Настройки устройства | |||
| Разъем для конфигурирования | Micro Usb | USB Type-C | |
| ПО для конфигурирования | Конфигуратор НПТ v4.1.0.742 | Owen Configurator | |
| Метрологические характеристики | |||
| Основная приведенная погрешность преобразования, не более | - при работе с ТС | 0,25 % | |
| - при работе с ТП | 0,5 % | ||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более | - при работе с ТС | 0,125 % | |
| - при работе с ТП | 0,25 % | ||
| Характеристики конструкции | |||
| Габаритные размеры | (6,1×113×115) ± 1 мм | (12×107×89) ± 1 мм | |
| Степень защиты корпуса | IP20 | ||
| Степень защиты клемм | IP20 | ||
| Масса в упаковке, не более | 0,2 кг | 0,3 кг | |
| Условия эксплуатации | |||
| Диапазон рабочих температур | -40…+70 °С | ||
| Относительная влажность воздуха, не более | 95 % | ||
| Атмосферное давление | 84…106,7 кПа | ||
| Устойчивость к механическим воздействиям | Группа №2 по ГОСТ Р 52931 | ||
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 | |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | ||
Параметры взрывозащиты
|
| НПТ-1К.Ех | НПТ-1М.Ех | |||
| Маркировка | [Ex ia Ga] IIC | [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC | |||
| Максимальные значения для подключения по цепи датчика | |||||
| Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В | 250 | ||||
| Максимальное выходное напряжение, Uo, В | 5,88 | 5,4 | |||
| Максимальный выходной ток, Io, мА | 99 | 95 | |||
| Максимальная выходная мощность, Ро, Вт | 0,145 | 0,147 | |||
|
|
| Группа I | Подгруппа IIA | Подгруппа IIC | Подгруппа IIB, IIIC |
| Максимальная внешняя емкость, Со, мкФ | 5,88 | 1000 | 1000 | 35,7 | 1000 |
| Максимальная внешняя индуктивность, Lo, мГн | 3,62 | 51 | 31,5 | 3,9 | 15,7 |
Характеристики датчиков
| Термометры сопротивления по ГОСТ 6651 | ||
| Диапазон преобразования | ||
| Макс. | Мин. | |
| Cu50 | -50…+200 оС | 50 оС |
| 50М | -180…+200 оС | 50 оС |
| Pt50 | -200…+750 оС | 100 оС |
| 50П | -200…+750 оС | 100 оС |
| Сu100 | -50…+200 оС | 50 оС |
| 100M | -180…+200 оС | 50 оС |
| Pt100 | -200…+750 оС | 100 оС |
| 100П | -200…+750 оС | 100 оС |
| 100H | -60…+180 оС | 50 оС |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | –200…+800 °С | 400 оС |
| TЖК (J) | –200…+1200 °С | 500 оС |
| TНН (N) | –200…+1300 °С | 500 оС |
| TХА (К) | –200…+1300 °С | 500 оС |
| TПП (S) | 0…+1750 °С | 400 оС |
| TПП (R) | 0…+1750 °С | 500 оС |
| ТПР (В) | +200…+1800 °С | 700 оС |
| TВР (А-1) | 0…+2500 °С | 600 оС |
| ТВР (А-2) | 0…+1800 °С | 600 оС |
| ТВР (А-3) | 0…+1800 °С | 600 оС |
| ТМК (Т) | –200…+400 °С | 300 оС |
| Термопары по DIN 43710 | ||
| Typ L | –200…+900 оС | 400 оС |
| Потенциометр | ||
| R<1 кОм | 0…100 % | 10 % |
| Сопротивление | ||
| R<1 кОм | 0…1000 Ом | 100 Ом |

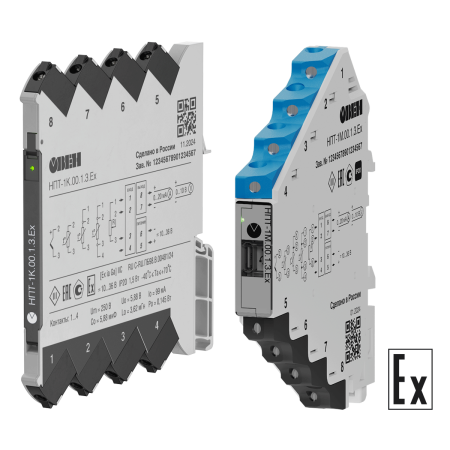

Активные барьеры искрозащиты ОВЕН обеспечивают безопасную работу слаботочного электрооборудования во взрывоопасных средах, исключая возможность появления искры во взрывоопасной зоне. Применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма)*.
Данные устройства объединяет в одном компактном корпусе барьер искрозащиты и нормирующий преобразователь. Преимуществом этого типа барьеров искробезопасности является наличие гальванической развязки, благодаря чему не требуется заземление, а надежность системы и «помехоустойчивость» повышается.
При этом применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
* НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.
НПТ-1М.Ех имеет маркировки взрывозащиты [Ex ia Мa] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.
Функциональные возможности
- Совместим с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Встроенный барьер искрозащиты позволяющий применять приборы:
- в подземных выработках шахт и их наземных строениях, где присутствует рудничный газ (группа I);
- в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC);
- во взрывоопасных пылевых средах, содержащих проводящую пыль (группа IIIC).
- Гальваническая развязка входных измерительных цепей относительно цепей питания и выходных цепей формирования тока.
- Выходной сигнал активный, не требует внешнего источника питания.
- Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Является средством измерения**.
** Для НПТ-1К.Ех межповерочный интервал составляет 2 года.
Для НПТ-1М.Ех межповерочный интервал составляет 5 лет.
| Параметр | Значение | ||
| НПТ-1К.Ех | НПТ-1М.Ех | ||
| Характеристики питания прибора | |||
| Номинальное значение напряжения питания постоянного тока | 24 В | ||
| Диапазон допустимых напряжений питания постоянного тока | 10…36 В | ||
| Гальваническая развязка питания от входов/выходов | 2500 В | ||
| Тип подключения питания | Отдельными проводами | ||
| Характеристики датчиков и входных сигналов | |||
| Тип датчика | ТС, ТП, сопротивление, потенциометры (см. табл. «Характеристики датчиков») | ||
| Схем подключения ТС | 2, 3, 4 - w | ||
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В | ||
| Характеристики выходных сигналов | |||
| Номинальный диапазон выходного сигнала преобразователя | Ток | 4…20, 0…20, 0…5 мА | |
| Напряжение | 0…10, 2…10, 0…5 В | ||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | Ток | 4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА | |
| Напряжение | 0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В | ||
| Функция преобразования входных сигналов | Линейная | ||
| Допустимое сопротивление нагрузки | Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения | ||
| Время | |||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин. | ||
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 с | ||
| Питание выходного сигнала | От встроенного источника | ||
| Настройки устройства | |||
| Разъем для конфигурирования | Micro Usb | USB Type-C | |
| ПО для конфигурирования | Конфигуратор НПТ v4.1.0.742 | Owen Configurator | |
| Метрологические характеристики | |||
| Основная приведенная погрешность преобразования, не более | - при работе с ТС | 0,25 % | |
| - при работе с ТП | 0,5 % | ||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более | - при работе с ТС | 0,125 % | |
| - при работе с ТП | 0,25 % | ||
| Характеристики конструкции | |||
| Габаритные размеры | (6,1×113×115) ± 1 мм | (12×107×89) ± 1 мм | |
| Степень защиты корпуса | IP20 | ||
| Степень защиты клемм | IP20 | ||
| Масса в упаковке, не более | 0,2 кг | 0,3 кг | |
| Условия эксплуатации | |||
| Диапазон рабочих температур | -40…+70 °С | ||
| Относительная влажность воздуха, не более | 95 % | ||
| Атмосферное давление | 84…106,7 кПа | ||
| Устойчивость к механическим воздействиям | Группа №2 по ГОСТ Р 52931 | ||
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 | |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | ||
Параметры взрывозащиты
|
| НПТ-1К.Ех | НПТ-1М.Ех | |||
| Маркировка | [Ex ia Ga] IIC | [Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC | |||
| Максимальные значения для подключения по цепи датчика | |||||
| Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В | 250 | ||||
| Максимальное выходное напряжение, Uo, В | 5,88 | 5,4 | |||
| Максимальный выходной ток, Io, мА | 99 | 95 | |||
| Максимальная выходная мощность, Ро, Вт | 0,145 | 0,147 | |||
|
|
| Группа I | Подгруппа IIA | Подгруппа IIC | Подгруппа IIB, IIIC |
| Максимальная внешняя емкость, Со, мкФ | 5,88 | 1000 | 1000 | 35,7 | 1000 |
| Максимальная внешняя индуктивность, Lo, мГн | 3,62 | 51 | 31,5 | 3,9 | 15,7 |
Характеристики датчиков
| Термометры сопротивления по ГОСТ 6651 | ||
| Диапазон преобразования | ||
| Макс. | Мин. | |
| Cu50 | -50…+200 оС | 50 оС |
| 50М | -180…+200 оС | 50 оС |
| Pt50 | -200…+750 оС | 100 оС |
| 50П | -200…+750 оС | 100 оС |
| Сu100 | -50…+200 оС | 50 оС |
| 100M | -180…+200 оС | 50 оС |
| Pt100 | -200…+750 оС | 100 оС |
| 100П | -200…+750 оС | 100 оС |
| 100H | -60…+180 оС | 50 оС |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | –200…+800 °С | 400 оС |
| TЖК (J) | –200…+1200 °С | 500 оС |
| TНН (N) | –200…+1300 °С | 500 оС |
| TХА (К) | –200…+1300 °С | 500 оС |
| TПП (S) | 0…+1750 °С | 400 оС |
| TПП (R) | 0…+1750 °С | 500 оС |
| ТПР (В) | +200…+1800 °С | 700 оС |
| TВР (А-1) | 0…+2500 °С | 600 оС |
| ТВР (А-2) | 0…+1800 °С | 600 оС |
| ТВР (А-3) | 0…+1800 °С | 600 оС |
| ТМК (Т) | –200…+400 °С | 300 оС |
| Термопары по DIN 43710 | ||
| Typ L | –200…+900 оС | 400 оС |
| Потенциометр | ||
| R<1 кОм | 0…100 % | 10 % |
| Сопротивление | ||
| R<1 кОм | 0…1000 Ом | 100 Ом |
